今天小編為大家?guī)硪黄P(guān)于LED鋁基板清洗與鋁基板獨特的優勢介紹~

一、鋁基板是一種具有良好散熱功能的金屬基覆銅板，一般單面板由三層結構所組成，分別是電路層（銅箔）、絕緣層和金屬基層。用于高端使用的也有設計為雙面板，結構為電路層、絕緣層、鋁基、絕緣層、電路層。極少數應用為多層板，可以由普通的多層板與絕緣層、鋁基貼合而成。

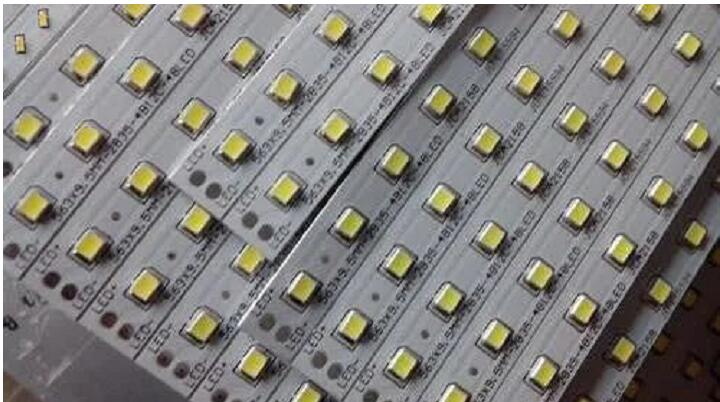

LED鋁基板就是PCB，也是印刷線路板的意思，只是線路板的材料是鋁合金，以前我們一般的線路板的材料是玻纖，但因為LED發熱較大，所以LED燈具用的線路板一般是鋁基板，能夠?qū)峥?，其他設備或電器類用的線路板還是玻纖板！

與傳統的FR-4 比，鋁基板能夠?qū)嶙杞抵磷畹?，使鋁基板具有極好的熱傳導性能；與厚膜陶瓷電路相比，它的機械性能又極為優良。

二、此外，鋁基板還有如下獨特的優勢：

符合RoHs 要求；

更適應于 SMT 工藝；

在電路設計方案中對熱擴散進行極為有效的處理，從而降低模塊運行溫度，延長使用壽命，提高功率密度和可靠性；

減少散熱器和其它硬件（包括熱界面材料）的裝配，縮小產品體積，降低硬件及裝配成本；將功率電路和控制電路最優化組合；

取代易碎的陶瓷基板，獲得更好的機械耐久力。

鋁基板（金屬基散熱板（包含鋁基板，銅基板，鐵基板））是低合金化的 Al-Mg-Si 系高塑性合金板（結構見下圖），它具有良好的導熱性、電氣絕緣性能和機械加工性能，鋁基板與傳統的FR－4 相比，采用相同的厚度，相同的線寬，鋁基板能夠承載更高的電流，鋁基板耐壓可達4500V，導熱系數大于2.0，在行業中以鋁基板為主。

1. ●采用表面貼裝技術（SMT）；

2. ●在電路設計方案中對熱擴散進行極為有效的處理；

3. ●降低產品運行溫度，提高產品功率密度和可靠性，延長產品使用壽命；

4. ●縮小產品體積，降低硬件及裝配成本；

5. ●取代易碎的陶瓷基板，獲得更好的機械耐久力。結構

三、鋁基覆銅板是一種金屬線路板材料、由銅箔、導熱絕緣層及金屬基板組成，它的結構分三層：

Cireuitl.Layer線路層：相當于普通PCB的覆銅板，線路銅箔厚度loz至10oz。

DielcctricLayer絕緣層：絕緣層是一層低熱阻導熱絕緣材料。厚度為：0.003”至0.006”英寸是鋁基覆銅板的核心技術所在，已獲得UL認證。

BaseLayer基層：是金屬基板，一般是鋁或可所選擇銅。鋁基覆銅板和傳統的環氧玻璃布層壓板等。

四、LED鋁基板PCBA清洗藥水

合明科技專注精密電子清洗技術20多年，是SMT貼裝/DIP封裝，功率半導體器件及芯片封裝精密清洗工藝技術方案、產品、清洗設備提供商。

針對LED鋁基板PCBA清洗、電子制程精密焊后清洗的不同要求，合明科技在陶瓷基板PCBA清洗水基清洗劑方面有比較豐富的經驗，對于有著低表面張力、低離子殘留、配合不同清洗工藝使用的情況，自主開發了較為完整的水基系列產品。

精密電子清洗除焊后助焊劑、錫膏、焊膏、球焊膏、焊錫膏、錫渣等殘留物。水基清洗劑系列產品，精細化對應涵蓋從半導體封裝到PCBA組件終端，包括有水基和半水基清洗劑，堿性和中性的水基清洗劑等。具體表現在，在同等的清洗力的情況下，合明科技的兼容性較佳. 先進封裝包括倒裝芯片、WLCSP晶圓級芯片封裝、3D IC集成電路封裝、SiP系統級封裝、細間距封裝等等。
