關于先進封裝技術推動Chiplet采用2.5D/3D集成的最新進展，結合行業動態和技術突破，總結如下：

一、技術突破與核心進展

1. 高密度互連與異構集成

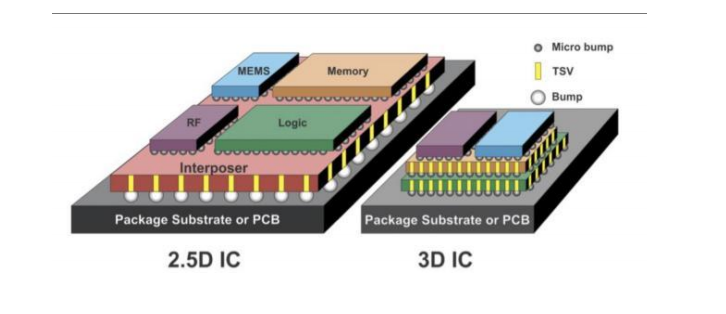

   業界已實現基于2.5D硅中介層（如臺積電CoWoS-S）和3D混合鍵合（Hybrid Bonding）的異構集成方案，通過硅通孔（TSV）和微凸點技術實現芯粒間的高帶寬、低延遲互連，滿足AI/HPC芯片的算力需求。甬矽電子開發的多芯片扇出異構封裝（HDFO MCM）和2.5D Chiplet技術已進入量產階段。

2.


3. 封裝工藝創新

• 硅橋技術：如Intel EMIB、臺積電CoWoS-L，通過嵌入式硅橋?qū)崿F(xiàn)芯粒間局部高密度互連，降低整體封裝復雜度。

• 晶圓級封裝：采用扇出型封裝（InFO、eWLB）減少傳統基板依賴，提升集成密度和成本效率。

4. 標準化與接口技術
   芯原股份等企業已推出兼容UCIe/BoW標準的物理層接口設計，解決芯粒間互連協議統一問題，加速生態構建。

二、典型應用與商業化案例

1. AI芯片與高性能計算

• AMD EPYC處理器、NVIDIA GPU采用多芯粒MCM設計，結合臺積電5nm/7nm工藝優化成本與性能。

• 甬矽電子為AI芯片提供2.5D CoWos封裝方案，集成算力芯粒與高帶寬存儲（HBM）。

2. 汽車與數據中心
   芯原股份通過Chiplet技術開發車規級自動駕駛芯片，整合GPGPU、NPU等異構模塊，支持智能駕艙和激光雷達應用。

三、產業鏈協同與生態發展

1. 設備與材料升級
   上海微電子交付2.5D/3D先進封裝光刻機，支持HBM和AI芯片制造。日月光等封測廠擴大Hybrid Bonding產能，應對HBM供不應求趨勢。

2. 跨行業合作
   國際大廠（臺積電、三星）與國內企業（甬矽電子、芯原）聯合開發定制化封裝方案，推動Chiplet在數據中心、元宇宙等場景落地。

四、國內進展與突破

1. 政策與資本支持
   國家自然科學基金委設立專項支持Chiplet技術研發，加速國產化進程。

2. 技術商業化

• 甬矽電子建成自動化晶圓級封裝產線，實現FC-BGA、2.5D Chiplet量產。

• 芯原股份完成基于Chiplet的高端AP芯片設計，采用MCM封裝整合SoC與內存模塊。

五、挑戰與未來方向

1. 技術瓶頸
   高密度互連的熱管理、信號完整性仍是難點，需開發新型散熱材料和低功耗互連協議。

2. 成本與標準化
   2.5D/3D封裝成本仍高于傳統方案，需通過工藝優化和UCIe等標準普及降低成本。

總結：2.5D/3D集成已成為Chiplet主流方案，技術成熟度顯著提升，尤其在AI芯片領域?qū)崿F(xiàn)規?；瘧?yīng)用。未來需進一步突破3D堆疊熱效應、跨工藝節點兼容性等難題，推動Chiplet從高端向消費級市場滲透。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
