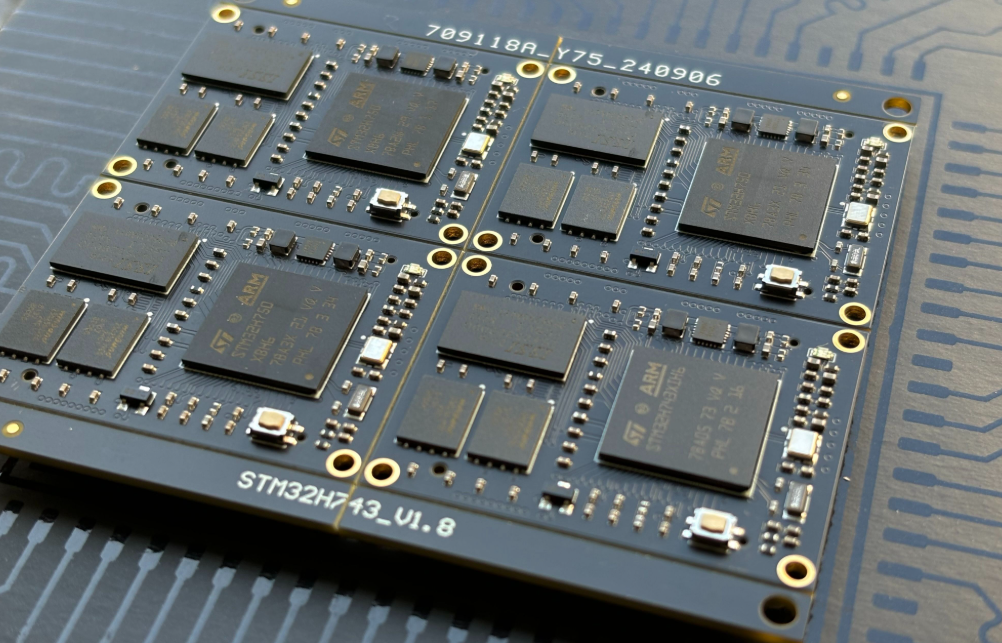

以下是芯片載體材料封裝基板的類別及區別分析，結合基材、封裝工藝和應用場景進行分類對比：

一、按基材類型分類

1. 有機封裝基板

• 材料：多層預包覆結構，通過電鍍銅互連。

• 特點：體積小、線路精細，集成無源/有源器件能力強。

• 應用：功率IC、模擬芯片及數字貨幣芯片。

• 材料：味之素增層薄膜（Ajinomoto Build-up Film），由日本味之素開發。

• 特點：支持超細線路（線寬/線距≤10μm）、高密度互連，介電損耗低，適合高頻信號傳輸。

• 應用：CPU、GPU、服務器芯片等高性能計算領域。

• 材料：雙馬來酰亞胺三嗪樹脂（Bismaleimide Triazine），由日本三菱瓦斯研發。

• 特點：耐熱性高、尺寸穩定、硬度高，適用于粗線路設計。

• 應用：存儲芯片（如DRAM）、射頻模塊、LED芯片及手機MEMS器件。

• BT基板

• ABF基板

• MIS基板

•


2. 無機封裝基板

• 特點：表面平整度高，適合超薄芯片封裝，但脆性大。

• 材料：氧化鋁（Al?O?）、氮化鋁（AlN）等陶瓷粉末燒結而成。

• 特點：耐高溫、散熱性好、機械強度高，但成本較高。

• 應用：高功率器件（如IGBT）、汽車電子及航空航天領域。

• 陶瓷基板

• 玻璃基板

3. 復合基板

• 材料：結合有機樹脂與無機填料（如金屬、陶瓷）。

• 特點：平衡導熱性、機械強度與加工成本，適用于定制化需求。

二、按封裝工藝分類

1. 引線鍵合（WB）基板

• 工藝：通過金屬引線連接芯片與基板。

• 特點：成本低，但密度較低，適用于引腳數較少的芯片。

• 應用：射頻模塊、存儲芯片及微機電系統（MEMS）。

2. 倒裝芯片（FC）基板

• 工藝：通過焊球直接連接芯片與基板，無需引線。

• 特點：信號傳輸路徑短、密度高，散熱性能更優。

• 應用：CPU、GPU等高性能芯片。

3. 球柵陣列（BGA）與芯片級封裝（CSP）

• BGA：底面布置錫球陣列，適用于高I/O數芯片（如PC/服務器處理器）。

• CSP：封裝面積接近芯片尺寸，用于移動端芯片（如手機AP）。

三、按基板物理特性分類

1. 剛性基板

• 材料：BT、ABF、陶瓷等硬質材料。

• 特點：機械支撐性強，適合復雜多層結構。

• 應用：主流封裝場景（如BGA、FC）。

2. 柔性基板

• 材料：聚酰亞胺（PI）、聚酯（PET）等薄膜。

• 特點：可彎曲、重量輕，但加工難度大。

• 應用：可穿戴設備、柔性顯示屏驅動芯片。

四、核心區別對比

五、發展趨勢

1. 高密度化：ABF基板推動線寬/線距向10μm以下發展，支持3D封裝。

2. 多功能集成：MIS基板實現無源器件埋入，提升系統級封裝（SiP）性能。

3. 國產替代：國內廠商（如深南電路、興森科技）加速突破ABF、BT材料技術。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
