芯片封裝中的四種鍵合方式及其應用分析

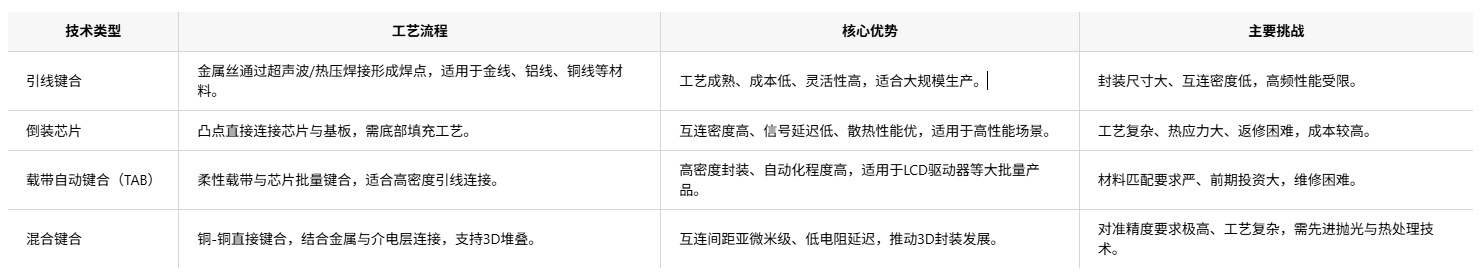

一、四種鍵合方式對比

二、應用分析

1. 引線鍵合

• 應用領域：消費電子（如LED、傳感器）、功率器件（需高可靠性焊接）。

• 典型場景：傳統封裝中成本敏感型產品，如手機射頻芯片、汽車ECU模塊。

2. 倒裝芯片

• 應用領域：高性能計算（CPU/GPU緩存堆疊）、移動通信（5G射頻模塊）。

• 典型場景：AMD Epyc處理器通過倒裝技術整合計算核心與緩存，提升帶寬。

3. 載帶自動鍵合（TAB）

• 應用領域：LCD/OLED驅動器、高密度傳感器陣列。

• 典型場景：手機屏幕驅動芯片的批量生產，依賴柔性載帶實現細間距連接。

4. 混合鍵合

• 應用領域：3D堆疊存儲器（如HBM）、異構集成（CPU+AI加速器）。

• 典型場景：臺積電CoWoS技術用于AI芯片封裝，實現TSV與混合鍵合的協同優化。

三、技術趨勢與選擇建議

• 引線鍵合：向銅線材料升級以降低成本，但面臨微型化瓶頸。

• 倒裝芯片：與TSV結合推動2.5D/3D封裝，需解決熱應力問題。

• 混合鍵合：成為先進封裝核心，需突破納米級對準與良率控制。

• 選擇建議：

• 成本優先：引線鍵合（銅線）或TAB。

• 性能優先：倒裝芯片或混合鍵合。

• 異構集成：混合鍵合+Chiplet架構。

通過以上分析，不同鍵合技術在工藝成熟度、成本與性能間存在顯著差異，需根據具體應用場景（如封裝密度、功耗、成本）進行權衡選擇。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
