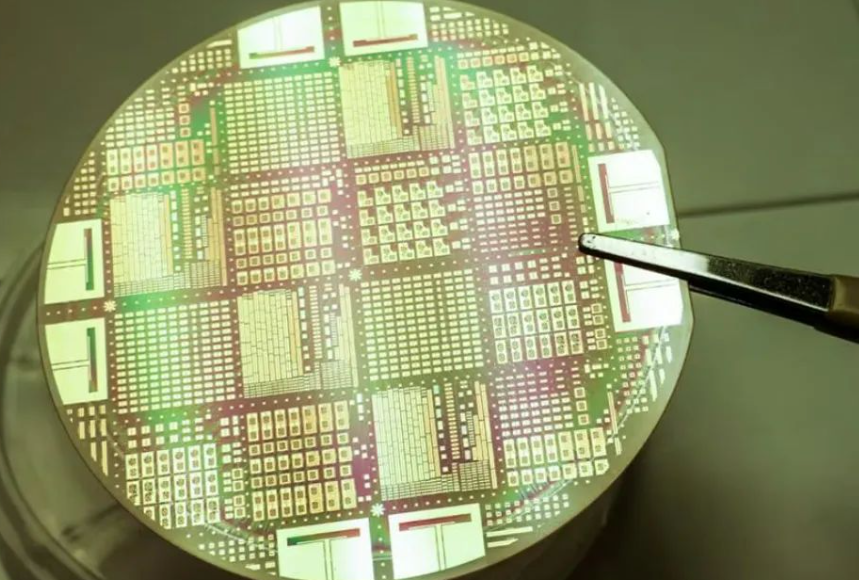

晶圓先進制程工藝技術主要圍繞晶體管結構創新和制造工藝突破展開，以下是當前主流技術分類及其優缺點分析：

一、FinFET（鰭式場效應晶體管）

技術特點：
通過三維鰭狀結構提升柵極對溝道的控制能力，減少漏電并增強性能。
應用場景：7nm至5nm節點（如臺積電5nm工藝）。

優點：

1. 成熟工藝：已大規模量產，良率穩定（如臺積電5nm良率可達90%以上）。

2. 性能平衡：在功耗、性能和成本之間取得較好平衡，適用于移動芯片和高性能計算。

缺點：

1. 物理極限：隨著制程縮至3nm以下，鰭片間距縮小導致漏電增加，性能提升邊際效應遞減。

2. 工藝復雜度：需多曝光步驟，設備成本高昂（如EUV光刻機單價超1.5億美元）。

二、GAA（環繞柵極晶體管）

技術特點：
溝道被柵極完全包裹，電流控制更精準，支持更小制程（如3nm及以下）。
子類技術：

• 納米片F(xiàn)ET（如臺積電N2工藝）：多層納米片堆疊，提升驅動電流。

• MBCFET（三星多橋通道FET）：納米片結構優化，兼顧性能與密度。

優點：

1. 漏電控制：相比FinFET，漏電減少30%-50%，能效比更高。

2. 制程突破：支持3nm以下節點，三星3nm GAA工藝已量產。

缺點：

1. 工藝難度：需精準堆疊納米片，對光刻和刻蝕精度要求極高（如三星3nm初期良率僅50%）。

2. 成本壓力：設備投資和研發費用顯著增加，可能擠壓利潤空間。

三、CFET（互補場效應晶體管）

技術特點：
垂直堆疊N型和P型晶體管，實現邏輯單元面積縮小50%。
應用場景：未來2nm及以下節點（如英特爾20A工藝）。

優點：

1. 超高密度：單位面積晶體管數量翻倍，邏輯密度提升顯著。

2. 能效優勢：減少互連延遲，適合AI和HPC芯片。

缺點：

1. 制造挑戰：需突破原子級沉積和對準技術，當前仍處于實驗室階段。

2. 散熱問題：堆疊結構導致熱密度激增，需配套先進散熱方案。

四、其他關鍵技術支撐

1. EUV光刻：

• 優勢：單次曝光實現更精細圖形（如臺積電5nm用EUV層數達14層）。

• 挑戰：光源穩定性要求高，維護成本占設備總成本30%以上。

2. 原子層沉積（ALD）：

• 優勢：薄膜均勻性達原子級，適用于高深寬比結構填充。

• 挑戰：沉積速度慢，需優化工藝參數以平衡效率與質量。

總結與趨勢

• FinFET仍是主流：成熟制程（如7nm/5nm）的首選，臺積電憑借良率優勢占據主導。

• GAA成過渡方案：3nm節點競爭焦點，三星和臺積電加速布局。

• CFET開啟新紀元：2nm及以下節點的關鍵，但需突破材料和工藝瓶頸。

• 封裝技術協同：先進制程與3D封裝（如臺積電CoWoS）結合，緩解摩爾定律放緩。

如需更詳細的技術參數或企業戰略分析，可參考來源。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
