半導體2D、2.5D與3D封裝技術對比及市場應用

一、技術核心差異

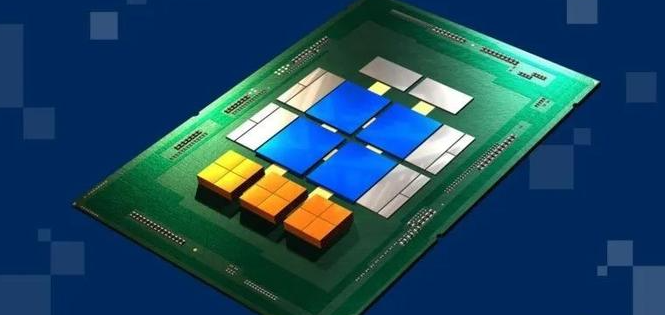

1. 2D封裝

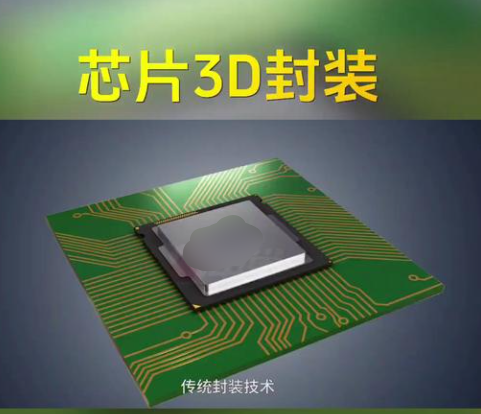

• 結構：所有芯片平鋪在基板平面，通過基板布線和鍵合線/焊球?qū)崿F(xiàn)互連（如引線鍵合、倒裝焊）。

• 特點：技術成熟、成本低，但互連密度低、信號延遲較高，適用于引腳數較少的傳統芯片。

2. 2.5D封裝

• 結構：芯片并排放置于硅/玻璃中介層（Interposer）上，通過中介層內的TSV（硅通孔）和微凸點（Micro-bump）實現高密度互連。

• 特點：利用中介層的精細布線（線寬<1μm）縮短互連長度，提升帶寬和能效，但材料和制造成本較高（如CoWoS技術）。

3. 3D封裝

• 結構：芯片垂直堆疊，通過TSV或混合鍵合（Hybrid Bonding）直接連接不同層芯片。

• 特點：集成度最高，互連距離最短（約為2D的0.7倍），但工藝復雜（需兼容TSV與晶體管制造）、散熱挑戰大。

二、關鍵技術對比

三、市場應用場景

1. 2D封裝

• 應用領域：傳統消費電子（如手機基帶芯片、低端MCU）、低成本IoT設備。

• 代表案例：中低端邏輯芯片、分立器件封裝。

2. 2.5D封裝

• NVIDIA GPU：通過CoWoS技術集成邏輯芯片與HBM存儲器。

• Intel EMIB：用于FPGA和服務器芯片的多芯片互連。

• 應用領域：高性能計算（HPC）、AI加速器、網絡芯片。

• 代表案例：

3. 3D封裝

• HBM存儲器：通過TSV堆疊DRAM芯片，實現超高帶寬（如HBM3）。

• Intel Foveros：3D堆疊CPU與緩存芯片，用于移動端和服務器。

• 應用領域：高帶寬存儲（HBM）、3D NAND閃存、先進處理器。

• 代表案例：

四、發展趨勢與挑戰

1. 技術融合：2.5D與3D技術互補，如Co-EMIB結合橫向和縱向互連，支持更大系統集成。

2. 材料創新：玻璃中介層（PLP技術）替代硅中介層，降低成本并支持更大封裝面積。

3. 市場增長：預計2023-2028年，2.5D/3D封裝市場CAGR達10.7%，受AI、HPC和汽車電子驅動。

4. 挑戰：3D封裝的熱管理難題、TSV工藝良率提升、混合鍵合技術規模化。

五、總結

• 2D：性價比首選，適用于傳統領域。

• 2.5D：平衡性能與復雜度，主導HPC和AI市場。

• 3D：未來方向，突破存儲與算力瓶頸，但需解決散熱和成本問題。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
