PCBA電路板上殘留物對PCBA可靠性的影響

為了PCBA的可靠性和質量，必須嚴格控制殘留物的存在，而且必須徹底清洗干凈這些污染物。今天合明科技小編給大家介紹的是PCBA電路板上殘留物對PCBA可靠性的影響。希望能對您有所幫助！

PCBA電路板上殘留物對PCBA可靠性的影響：

PCBA電路板上過多的殘留物除了影響PCBA的外觀外，更重要的是造成功能失效，因此殘留物對PCBA的可靠性可能造成的影響是可以足夠嚴重的。另外，PCBA電路板上殘留物的類型不同對PCBA的影響程度與方式都不一樣，樹脂性殘留物主要會引起接觸電阻增大，甚至引起開路；而離子性的殘留物除了會引起絕緣性能下降外，還會引起PCBA的腐蝕，引起開路或短路，使整個電路板失效。

1、PCBA電路板上殘留物造成對PCBA的腐蝕

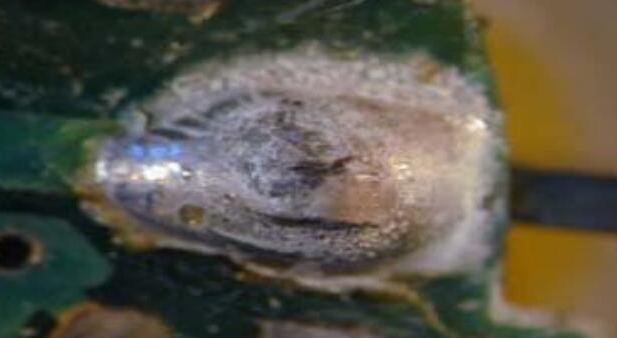

下圖是某著名公司的PCBA上失效焊點的外觀，該P(yáng)CBA使用不到半年，失效部位的焊點已經發白變色且多孔。

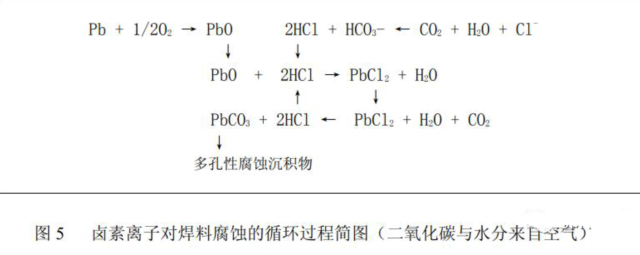

經電子探針分析，發現焊點表面除了碳氧及鉛錫成份外，還有檢測到超出正常情況含量的鹵素（Cl）。這種鹵素離子的作用，在空氣與水分的幫助下，對焊點形成循環腐蝕，最終在焊點表面及周邊形成白色多孔的碳酸鉛，其過程可表示如下：

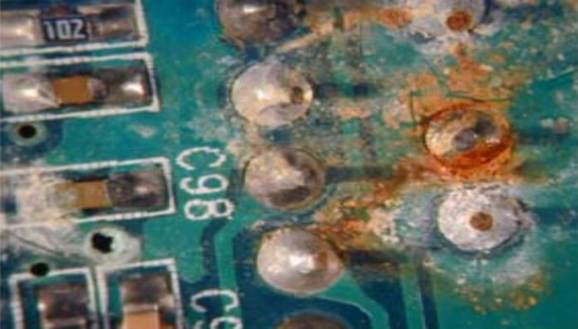

下圖是鹵素離子腐蝕PCBA的又一例子，該P(yáng)CBA組裝時由于使用了鐵底材底引線腳底元器件，鐵底材由于缺乏焊料底覆蓋，在鹵素離子以及水分的腐蝕下很快產生Fe3＋ ，使版面發紅，這些離子的遷移造成該P(yáng)CBA在使用不足半年就發生功能失效。類似例子在我們的工作中經常遇到。

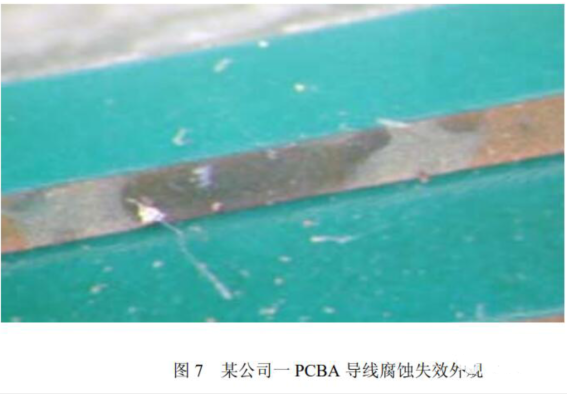

殘留離子還可以在PCB的阻焊漆產生微裂紋時腐蝕PCB上的導線，圖是我們遇到一例典型失效案例。發黑部位發現較多的鹵素，同時在顯微鏡下檢查發現阻焊漆破裂，該板是在交換機房使用一年左右發現這類失效，導線由于腐蝕形成開路。

2、PCBA電路板上殘留物引起PCBA電遷移

在PCBA組裝成整機，使用一定時間后，特別是在南方的濕熱環境下，如果在PCBA表面有離子存在，極易發生電遷移現象，即在PCBA工作時焊點（盤）間有電場，有水份， 離子就會形成定向遷移，最后形成電流通道，造成絕緣性下降，最常見的例子就是不少顯示 器或電視機在開機時圖象模糊或延遲。如果PCBA上使用了含銀的焊料，在銀腐蝕成銀離 子后，電遷移更易發生，電遷移失效的PCBA在進行必要的清潔后功能常?；謴?fù)正常。

3、PCBA電路板上殘留物引起電路板接觸不良

在PCBA的組裝工藝中，一些樹脂比如松香類殘留物常常會污染金手指或其它接插件， 在PCBA工作發熱時或炎熱氣候下，殘留物會產生粘性，易于吸附灰塵或雜質，引起接觸電阻增大甚至開路失效，這就是不少通訊設備（如交換機）和高壓電房設備需要定期清潔保養的緣故。

合明科技PCBA電路板水基清洗劑

合明的PCBA電路板水基清洗劑在關注清洗力的同時兼顧材料兼容性。

下面為大家?guī)響?yīng)用實例：

合明清洗劑與其他清洗劑材料兼容性對比

（清洗后兼容性對比）

以上清洗案例，僅供參考！

歡迎來電咨詢合明科技PCBA線路板水基清洗解決方案，及水基清洗劑系列產品。
