QFN封裝引腳間距較小的原因與QFN封裝水基清洗劑

QFN封裝是什么？

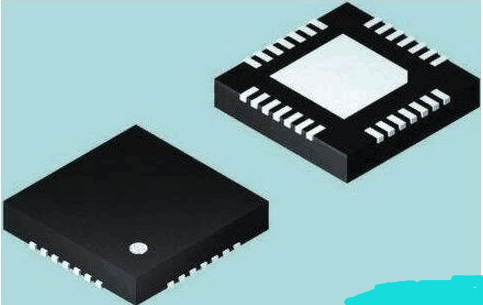

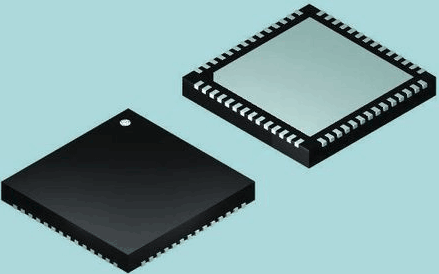

QFN是Quad Flat No-leads的縮寫，它是一種集成電路封裝的形式。QFN封裝是一種無引腳焊盤的封裝，也被稱為“裸露焊盤”或“底部焊盤”封裝。與傳統的封裝相比，QFN封裝的特點是它沒有外露的引腳，而是將引腳隱藏在封裝的底部。

QFN封裝的引腳間距較小是指在該封裝中，相鄰引腳之間的距離相對較小。這種設計有助于減小整體封裝的尺寸，使芯片的集成更加緊湊，從而在有限的空間內容納更多的引腳和電路。這也是QFN封裝被用于需要小型化和高集成度的應用的原因之一。

QFN封裝引腳間距較小的原因主要有以下幾點：

1、小型化和高集成度：

QFN封裝的設計旨在實現小型化和高度集成的電子器件。通過減小引腳間距，芯片制造商可以在有限的空間內容納更多的引腳，從而實現更緊湊的封裝。

2、空間效率：

較小的引腳間距使得QFN封裝能夠更有效地利用底部封裝面積，因為引腳可以更緊密地排列。這對于現代電子設備中有限的空間非常重要，例如智能手機、平板電腦和其他便攜式設備。

3、散熱性能：

QFN封裝通常具有金屬底部，可以提供較好的散熱性能。通過減小引腳間距，可以在有限的底部空間內增加更多的焊盤，提高了封裝的散熱效果，有助于維持芯片的溫度在可接受的范圍內。

4、高頻應用：

小引腳間距有助于減小引腳之間的電感和串擾，這對于高頻應用非常重要。在無線通信、射頻(RF)和其他高頻電路中，QFN封裝的設計可以提供更好的性能。

QFN封裝水基清洗劑：

合明科技研發的QFN封裝水基清洗劑配合合適的清洗工藝能為QFN芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PCB的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
