LED倒裝芯片的制備流程與倒裝芯片清洗劑

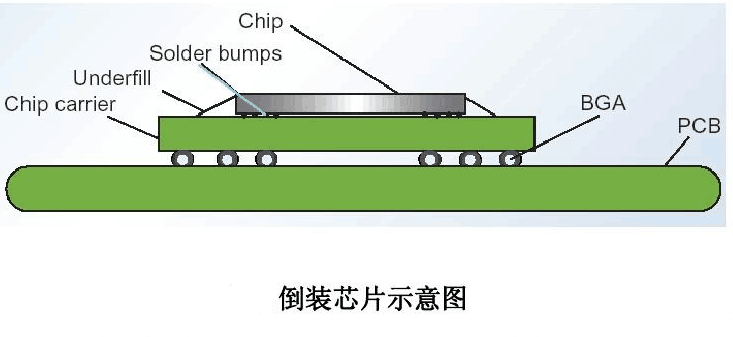

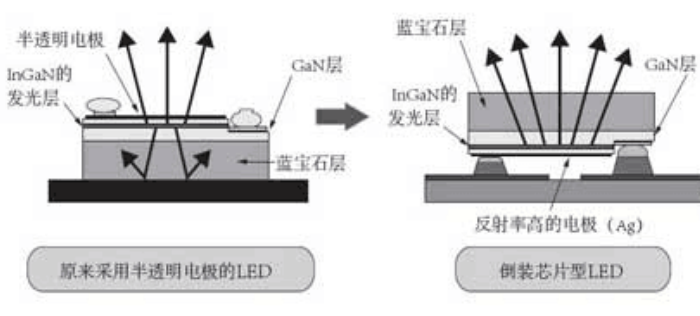

LED倒裝芯片是一種特殊的LED芯片封裝技術，LED倒裝芯片與傳統的LED芯片安裝方式不同，LED倒裝芯片在安裝過程中將芯片的金屬引腳朝下倒裝。這意味著LED芯片的電氣面朝下，與基板連接，與傳統的金屬線鍵合連接方式相比，相當于將芯片翻轉過來，因此被稱為“倒裝芯片”。

下面合明科技小編給大家科普一下LED倒裝芯片的制備流程與倒裝芯片清洗劑，希望能對您有所幫助！

LED倒裝芯片制備流程：

LED倒裝芯片的制備流程通常包括以下幾個主要步驟：

1、制備芯片晶圓：LED倒裝芯片的制備始于制備芯片的硅晶圓。晶圓通常是通過晶體生長技術，在高溫高壓的條件下生長出具有所需電特性的半導體材料，如氮化鎵（GaN）。

2、制造LED結構：通過光刻工藝將各種光蝕膠層覆蓋在晶圓表面，并使用掩膜將膠層部分曝光于紫外線下。然后通過化學濕法腐蝕或物理刻蝕技術，將未曝光的部分膠層移除，以形成LED結構。

3、形成金屬電極：使用金屬蒸鍍或其他金屬沉積技術，在LED芯片的正反兩面形成電極，以提供電流輸入和輸出的通道。通常，正電極由金屬銅、金或鋁制成，而負電極使用金屬鎳制成。

4、劃線切割：使用刻劃或其他切割工藝，將芯片晶圓劃分成單個的LED芯片。這些分離的芯片可進一步用于后續封裝步驟。

5、倒裝和金線鍵合：將LED芯片倒置放置在支撐材料上，通常使用膠水或其他粘合劑固定。然后，在芯片的金屬電極和封裝基板之間，使用微細金線進行鍵合連接。鍵合過程中需要控制金線的長度和位置，以確保電路連接的可靠性和穩定性。

6、封裝：將倒裝的LED芯片與封裝基板結合，通過壓合或其他封裝技術，將芯片完全封裝在透明的封裝膠體中。封裝膠體通常是透光的，以保護芯片并確定光的傳播路徑。

7、測試和分類：完成封裝后，對倒裝LED芯片進行測試和分類。測試步驟通常包括電流-電壓特性測試、Luminous Flux（發光通量）測試、顏色參數測試等。根據測試結果，將芯片分為不同的亮度和顏色級別。

8、制備成品LED器件：經過測試和分類后，將LED倒裝芯片組裝到LED燈珠、LED顯示屏、LED模組或其他設備中，形成最終的LED器件產品。

倒裝芯片清洗劑W3210介紹

倒裝芯片清洗劑W3210是合明自主開發的PH中性配方的電子產品焊后殘留水基清洗劑。適用于清洗PCBA等不同類型的電子組裝件上的焊劑、錫膏殘留，包括 SIP、WLP等封裝形式的半導體器件焊劑殘留。由于其PH中性，對敏感金屬和聚合物材料有絕佳的材料兼容性。

倒裝芯片清洗劑W3210的產品特點：

1、PH 值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出絕佳的材料兼容性。

2、用去離子水按一定比例稀釋后不易起泡，可適用于噴淋、超聲工藝。

3、不含鹵素，材料環保；氣味清淡，使用液無閃點，使用安全，不需要額外的防爆措施。

4、由于PH中性，減輕污水處理難度。

倒裝芯片清洗劑W3210的適用工藝：

W3210水基清洗劑適用于在線式或批量式噴淋清洗工藝，也可應用于超聲清洗工藝。

倒裝芯片清洗劑W3210產品應用：

W3210可以應用于不同類型的焊劑殘留的水基清洗劑。產品為濃縮液，清洗時可根據殘留物的清洗難易程度，用去離子水稀釋后再進行使用，安全環保使用方便，是電子精密清洗高端應用的理想之選。

具體應用效果如下列表中所列：
