SMT貼片紅膠常見問題之元件偏移與紅膠網板清洗劑介紹

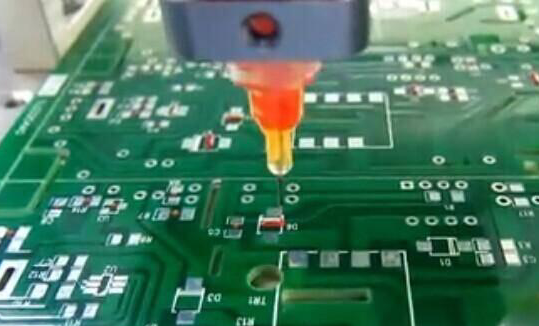

紅膠屬于SMT材料是一種聚烯化合物，紅膠的目的就是使零件牢固地粘貼于PCB表面，防止其掉落。紅膠具有粘度流動性，溫度特性，潤濕特性等特點，紅膠與錫膏不同的是其受熱后便固化，其凝固點溫度為150℃時，紅膠開始由膏狀體直接變成固體。

紅膠的常見問題包括元件偏移、元件掉件、粘結度不足、強度不足、粘結不到位、脫尾拉絲、空洞凹陷、紅膠漏膠、膠嘴堵塞等。這里合明科技小編重點介紹的是元件偏移問題及紅膠網板清洗劑介紹，希望能對您有所幫助！

紅膠常見問題之元件偏移：

造成元件偏移的原因有：

1、紅膠膠粘劑涂覆量不足；2、貼片機有不正常的沖擊力;

3、紅膠膠粘劑濕強度低；   4、涂覆后長時間放置;

5、元器件形狀不規則；       6、元件表面與膠粘劑的粘合性不協調。

元件偏移的解決方法：

1、調整紅膠膠粘劑涂覆量；2、降低貼片速度，

3、大型元件最后貼裝；4、更換紅膠膠粘劑；

5、涂覆后1小時內完成貼片固化。

紅膠網板清洗劑

目前在電源、白色家電行業的波峰焊工藝中,前段的紅膠貼裝是一項必不可少的工藝過程。在早期的紅膠網板清洗工藝中，對于錯印版和塑膠、以及銅板厚網清洗是使用揮發性有機溶劑的噴淋清洗。

隨著社會對于環保和安全的要求越來越高。紅膠網板清洗,尤其是目前仍然被行業內廣泛使用的氣動噴淋清洗機清洗機存在諸多的不如意。由于噴淋的力道是線性的,對于深孔和結構較為復雜的并型塑網式銅網就很難清洗干凈,需要多次清洗。而超聲波產生的空化力的傳播彌散開來的,可以進入每-一個角度，從而清洗干凈。所以，對于清洗紅膠網板來說，選擇產品和設備至關重要。

一是選擇一款對紅膠有比較好溶解力的水基清洗劑;

二是要選擇利用超聲波的物理力使得紅膠更快地分散和溶解以達到完成清洗的效果。

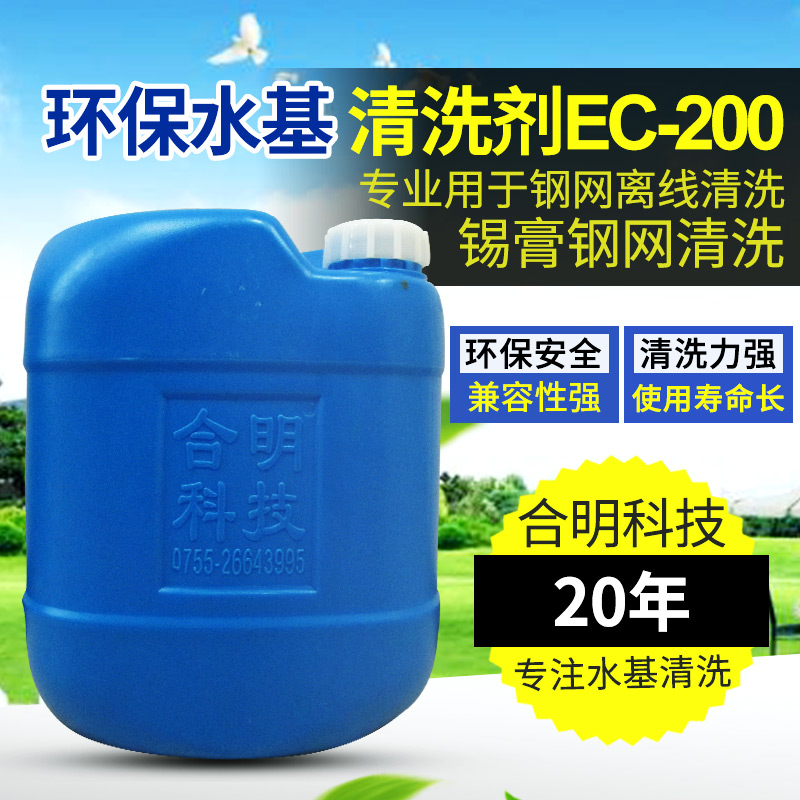

紅膠網板清洗劑EC-200介紹

紅膠網板清洗劑EC-200是針對SMT印刷網板殘留物清洗開發的一款中性水基環保型清洗劑，能夠有效去除SMT印刷網板上回流焊焊前錫膏殘留物，及未固化紅膠殘留，特別適用于離線噴淋清洗工藝中。該產品采用我公司專利技術研制而成，具有高清洗負載能力和極好的過濾性，使用壽命長，氣味小，無泡沫。

紅膠網板清洗劑EC-200的產品特點：

1、兩相水基清洗劑具有高清洗負載能力和極好的可過濾性，因而使用壽命較長，維護成本較低。

2、采用去離子水做溶劑，使用安全，不需要額外的防爆措施。

3、配方溫和，PH為中性，對敏感金屬、網板、繃網膠、塑料等聚合物具有極好的材料兼容性。

4、氣味小，對環境影響小。無泡沫，滿足高壓噴淋無泡要求。

5、不含固體物質，清洗后無需漂洗，無固體殘留，無發白現象。

紅膠網板清洗劑EC-200的適用工藝：

紅膠網板清洗劑EC-200中性水基清洗劑特別適用于離線式噴淋清洗工藝，也可以應用于超聲波清洗工藝中。

紅膠網板清洗劑EC-200的產品應用：

EC-200水基清洗劑主要去除SMT網板上印刷錫膏殘留和紅膠殘留物。對各種類型的助焊劑殘留物也有一定的溶解性。

具體應用效果如下列表中所列：
