軍用產品類電子PCBA板清洗的要點

針對軍用電子控制系統使用可靠性來說，一種重要危害是錫須和金屬互化物。這種情況始終都存有。錫須和金屬互化物最終會引發短路故障。在潮顯的環境和有電的情形下，假如組裝件上的離子污染太多，可能會導致現象。比如因?yàn)殡娊忮a須的生長，導體的腐蝕，或是絕緣電阻性能降低，會引發電路板的布線短路故障。

非離子污染物質清洗不合理，也同樣會造成種種問題?？赡軐?dǎo)致線路板掩膜粘附欠佳，接插件的接觸不良現象，對移動零部件和電源插頭的物理干涉和敷形鍍層粘附不良，與此同時非離子污染物質還可能會包裹離子污染物質在這其中，并可能將另一些殘留物和其他有害物包裹并帶進來。這都是不可忽視的現象。

軍用產品類電子PCBA板清洗的設備

超聲波清洗設備 ：

特別注意：超聲波清洗機作為一個低投資、利于開展的實施方案同時也為某些PCBA生產制造商所使用。但，航天軍工限（禁）用超聲波清洗機加工工藝，超聲波清洗機不用于清洗電氣或電子部件、電子元器件或裝有電子元器件的零部件，清洗時要采取保障措施，防止電子元器件損傷（美軍標DOD-STD-2000-4A《電氣和電子設備通用焊接技術要求》）;IPC-A-610E-2010三級標準規定都一般嚴禁超聲波清洗機加工工藝。

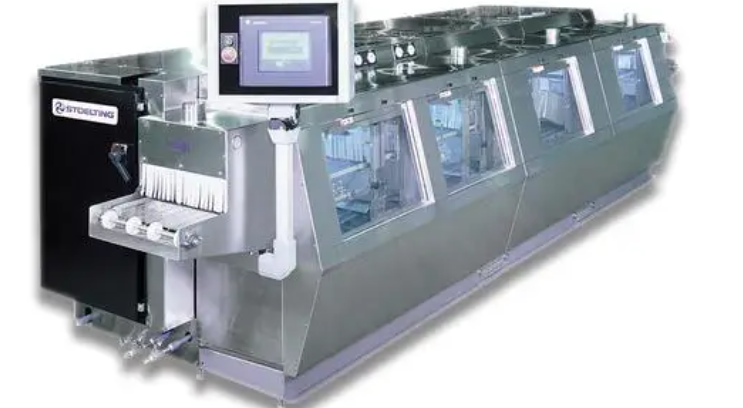

自動化離線式PCBA清洗設備：

該清洗設備對于SMT/THT的PCBA焊接后產品殘余的松香助焊劑、水溶性助焊劑、免清洗性助焊劑/焊膏等有機、無機污染物進行徹底有效的清洗。它主要用于小批量生產多種產品PCBA清洗，根據人工的搬運進行可以設置在生產線的任何地方，離線在同一個腔體內進行化學清洗（或是水基清洗）、水基漂洗、烘干處理全都生產工藝流程。清洗環節中，PCBA一般需工裝夾具固定或者是放到籃子里進行，清洗液一定要和電子元器件、PCB表層、金屬鍍層、鋁涂層、標識、字跡等相關材料適配，特殊零部件需考慮能不能承受清洗。PCBA在清洗籃中的擺放密度和擺放傾斜角是有一定要求的，這兩個因素對清洗效果有直接的影響。

清潔PCBA板的作業要求：

1、PCBA或表面焊接元器件無特殊要求的情況下，所有產品均可使用專用清洗劑清潔PCBA板；

2、部分電子元器件禁止接觸專用清洗劑，如：按鍵開關、網口插座、蜂鳴器、電池片、LCD顯示屏、塑膠元件，撥碼開關，鏡頭等；

3、清洗過程中，不能用鑷子等金屬直接接觸PCBA，以免將PCBA板面損壞、劃傷；

4、PCBA板經過元器件焊接后，由于助焊劑殘?jiān)S著時間推移會產生腐蝕物理反應，所以應盡快清洗；

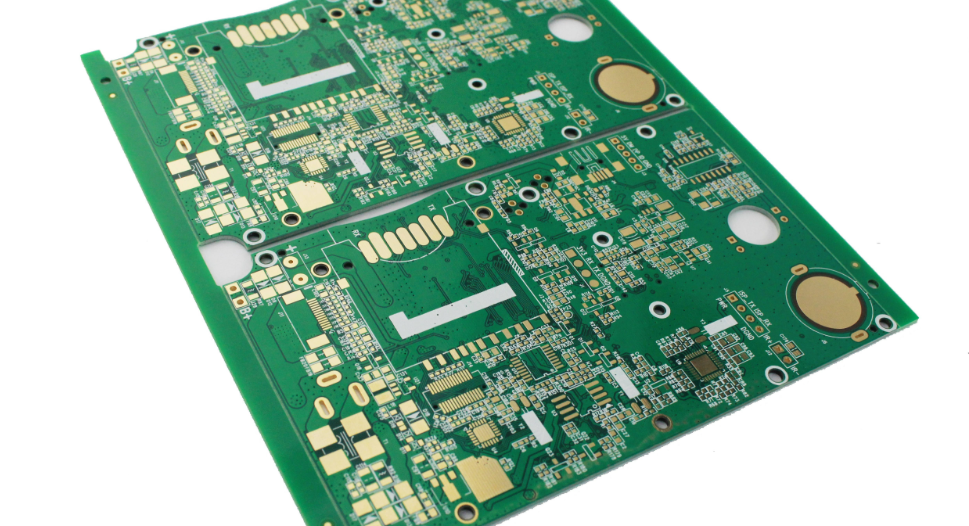

電路板基板清洗

在電路板基板加工過程中，錫膏和助焊劑會產生殘留物質，焊劑殘留物會隨著時間逐漸硬化并形成金屬鹵酸鹽等腐蝕物，對電子產品的工作壽命和可靠性產生影響。因此徹底清除印制板的殘留焊劑、焊料及其它污染物，對電路板基板進行清洗是非常有必要的。

不同類型的助焊劑殘留的成分不同，水基清洗劑的清洗材料對去除焊接殘留的能力也不同。在機器因素上，需考慮運行時是否存在泡沫問題。目前大部分清洗工藝分為超聲波清洗工藝和噴淋清洗工藝。在噴淋清洗工藝下，對泡沫的容忍度更低，要求無泡或泡沫極小且能迅速消泡。

電路板基板清洗劑在滿足清洗的條件下，還需考慮環保問題。目前普遍適用的是RoHS 2.0，REACH法規，歐盟無鹵指令HF，索尼標準SS-00259等法令法規。在選擇清洗劑的時候注意是否滿足以上法令法規要求。

推薦合明科技的水基清洗劑W3000D-2,對電路板基板上錫膏和助焊劑會產生殘留物質，有相當優秀的清洗效果。
