鋁基板的基礎知識介紹

今天小編給大家?guī)硪黄P(guān)于鋁基板的基礎知識介紹，希望能對大家有所幫助！

一、鋁基板的定義：

鋁基板是一種具有良好散熱功能的金屬基覆銅板，一般單面板由三層結構所組成，分別是電路層(銅箔)、絕緣層和金屬基層。用于高端使用的也有設計為雙面板，結構為電路層、絕緣層、鋁基、絕緣層、電路層。極少數應用為多層板，可以由普通的多層板與絕緣層、鋁基貼合而成。

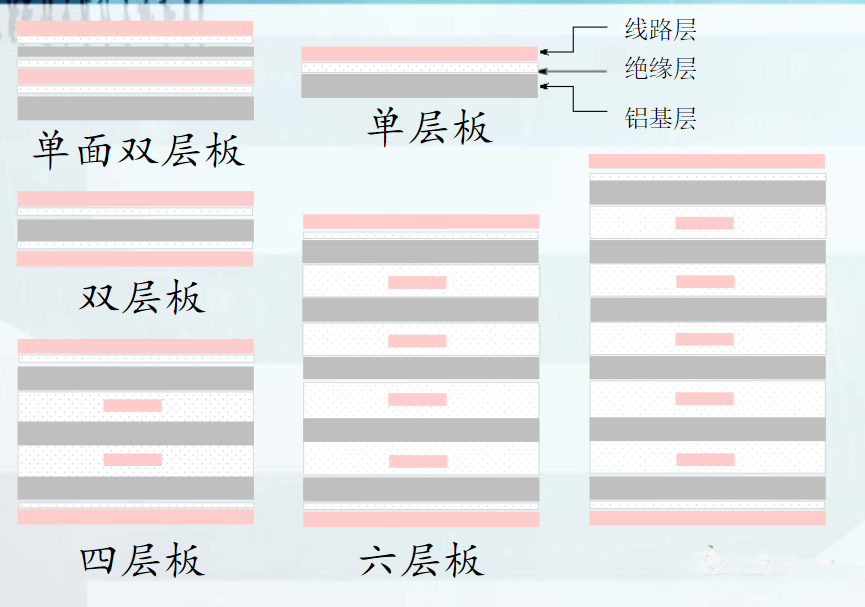

二、鋁基板的層疊構造

1、線路層

線路層(一般采用電解銅箔)經過蝕刻形成印制電路，用于實現器件的裝配和連接。與傳統的FR-4相比，采用相同的厚度，相同的線寬，鋁基板能夠承載更高的電流。

2、絕緣層

絕緣層是鋁基板最核心的技術，主要起到粘接，絕緣和導熱的功能。鋁基板絕緣層是功率模塊結構中最大的導熱屏障。絕緣層熱傳導性能越好，越有利于器件運行時所產生熱量的擴散，也就越有利于降低器件的運行溫度，從而達到提高模塊的功率負荷，減小體積，延長壽命，提高功率輸出等目的。

3、鋁基層

鋁基板是有 鋁，PP片銅箔三種材質構成

絕緣金屬基板采用何種金屬，需要取決于金屬基板的熱膨脹系數，熱傳導能力，強度，硬度，重量，表面狀態和成本等條件的綜合考慮。

三、鋁基板產品特點及應用范圍

1、鋁基板的特點

①、在電路設計方案中對熱擴散進行極為有效的處理。

②、降低產品運行溫度，提高產品功率，延長產品使用壽命。

③、縮小產品體積，降低硬件及裝配成本。

④、取代易碎的陶瓷基板，獲得更好的機械耐久力。

2、鋁基板應用范圍

①、汽車，摩托車的點火器，電壓調節器。

②、電源（大功率電源）及晶體管，電源交換器;

③、電子，電腦CPU，LED燈及顯示板。

④、音響輸出、均衡及前置放大器。

⑤、太陽能基板電池、半導體絕艷散熱等等。

四、鋁基板和普通pcb板的區別

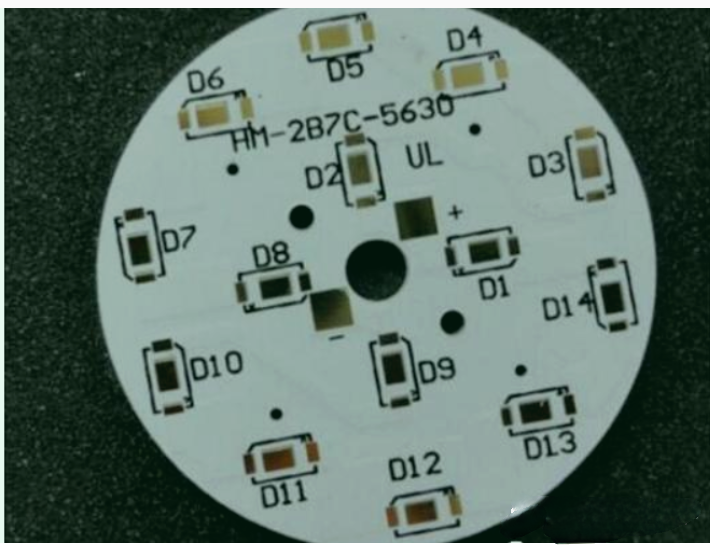

鋁基板

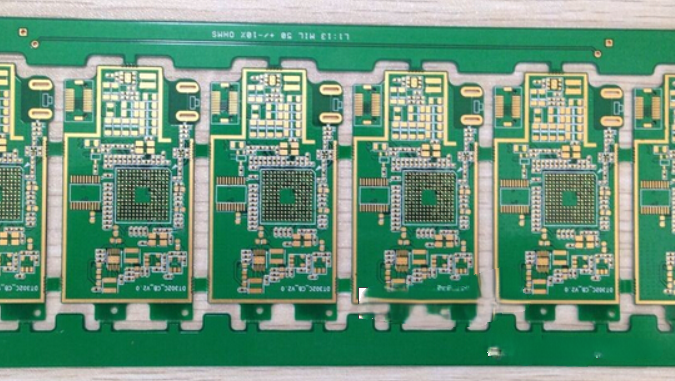

普通PCB

1、普通pcb板與鋁基板在設計上都是按照pcb板的要求來設計的，目前在市場的鋁基pcb板一般情況都是單面的鋁基板，pcb板是一個大的種類，鋁基板只是pcb板的一個種類而已，是鋁基金屬板，因其具備良好的導熱性能，一般運用在LED行業。

2、普通pcb板一般而言就是FR4 玻纖板，其也分為單面板 與雙面板，兩者之間使用的材料是有很明顯的區別的，鋁基板的主要的材料是鋁板，而普通pcb板主要的材料是玻纖板。鋁基板因其PP材料特殊。散熱比較好。價格也比較貴

3、兩者在散熱方面的比較，鋁基板在散熱方面的性能是要更加優越與普通pcb板的，其導熱性能也是不一樣，鋁基板是PCB的一種價格鋁基板比較貴。

以上就是雙面板貼片怎么過回流焊的相關內容，希望能對您有所幫助!
