介紹先進封裝2.5D封裝、3D封裝及芯片封裝清洗

發布日期:2023-07-18 發布者:合明科技 瀏覽次數:5820

先進封裝是“超越摩爾”(More than Moore)時代的一大技術亮點。當芯片在每個工藝節點上的微縮越來越困難、也越來越昂貴之際,工程師們將多個芯片放入先進的封裝中,就不必再費力縮小芯片了。

2.5D封裝
2.5D封裝是傳統2D IC封裝技術的進展,可實現更精細的線路與空間利用。在2.5D封裝中,裸晶堆棧或并排放置在具有硅通孔(TSV)的中介層(interposer)頂部。其底座,即中介層,可提供芯片之間的連接性。

2.5D封裝通常用于高端ASIC、FPGA、GPU和內存立方體。2008年,賽靈思(Xilinx)將其大型FPGA劃分為四個良率更高的較小芯片,并將這些芯片連接到硅中介層。2.5D封裝由此誕生,并最終廣泛用于高帶寬內存(HBM)處理器整合。


▲2.5D封裝示意圖

3D封裝
在3D IC封裝中,邏輯裸晶堆棧在一起或與儲存裸晶堆棧在一起,無需建構大型的系統單芯片(SoC)。裸晶之間透過主動中介層連接,2.5D IC封裝是利用導電凸塊或TSV將組件堆棧在中介層上,3D IC封裝則將多層硅晶圓與采用TSV的組件連接在一起。
TSV技術是2.5D和3D IC封裝中的關鍵使能技術,半導體產業一直使用HBM技術生產3D IC封裝的DRAM芯片。

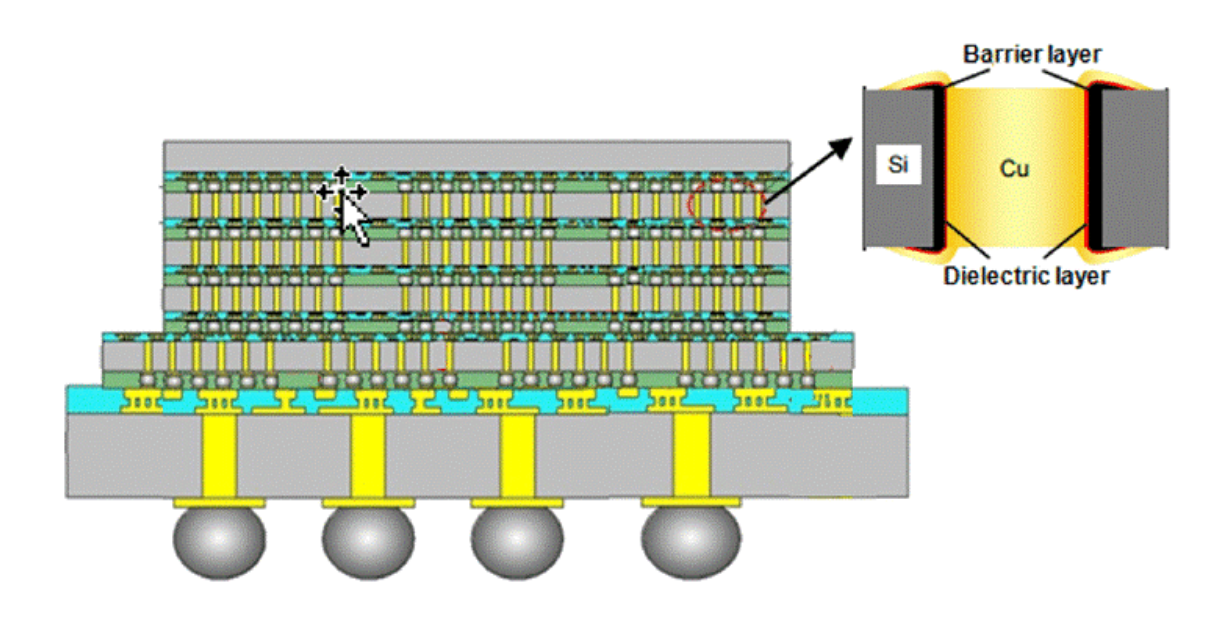

▲從3D封裝的截面圖可以看出,透過金屬銅TSV實現了硅芯片之間的垂直互連

先進芯片封裝清洗:

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。

推薦使用合明科技水基清洗劑產品。
