SIP工藝技術在芯片封裝的應用與消費電子市場前景分析

一、SIP工藝技術概述

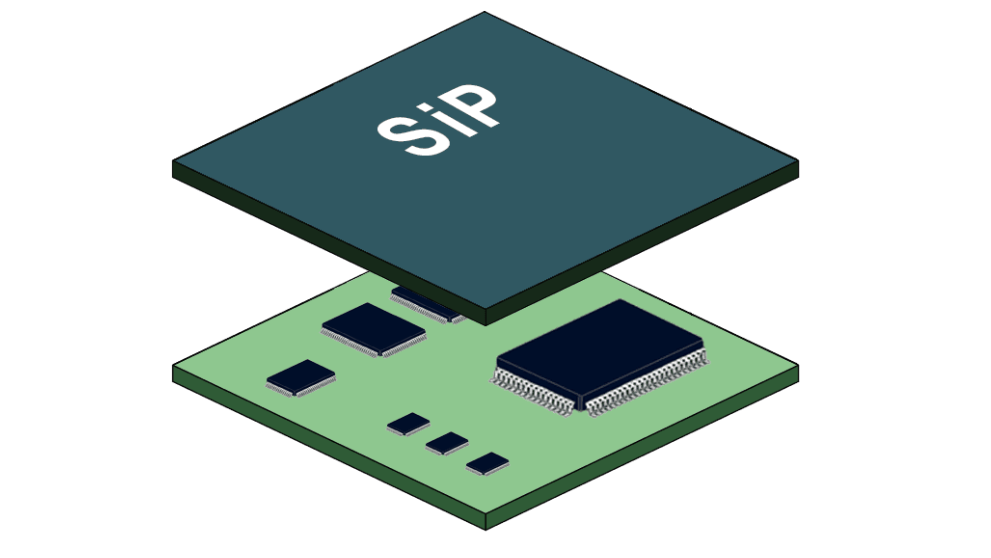

**系統級封裝（System in Package, SiP）**是一種將多個芯片（如處理器、存儲器、傳感器等）和被動元件（電阻、電容等）集成在單一封裝內的先進封裝技術。其核心目標是通過高密度集成和異構整合，實現更小體積、更高性能、更低功耗的電子系統。

二、SIP在芯片封裝中的關鍵應用

1. 高集成度與異構集成

• 應用場景：在智能手機、可穿戴設備中，SiP可將射頻（RF）模塊、電源管理芯片（PMIC）、存儲器等異構芯片集成，減少PCB面積并提升信號傳輸效率。

• 案例：蘋果Apple Watch的SiP模塊集成了處理器、存儲、傳感器和無線通信模塊，實現緊湊設計。

2. 先進封裝技術融合

• 工藝技術：結合硅通孔（TSV）、扇出型封裝（Fan-Out）、嵌入式基板（Embedded Substrate）等技術，突破傳統芯片間互連的物理限制。

• 優勢：支持高頻高速信號傳輸（如5G毫米波），滿足AI芯片對高帶寬內存（HBM）的需求。

3. 功能模塊化與定制化

• 行業需求：在物聯網設備中，SiP可集成傳感器+通信+電源模塊，提供即插即用的解決方案，縮短產品開發周期。

4. 成本與性能平衡

• 對比SoC：相比系統級芯片（SoC），SiP無需復雜的單芯片設計流片，通過封裝級集成降低成本，尤其適合中小批量、多功能的消費電子產品。

三、消費電子市場前景分析

1. 市場驅動力

• 5G與AI需求：5G手機需要更高密度的射頻前端模塊（如AiP，天線集成封裝）；AIoT設備依賴SiP實現邊緣計算與傳感融合。

• 小型化趨勢：可穿戴設備（TWS耳機、AR/VR頭顯）對體積和重量的嚴苛要求推動SiP滲透率提升。

• 供應鏈優化：SiP可簡化PCB設計，減少外圍元件數量，降低BOM成本和組裝復雜度。

2. 市場規模與增長預測

• 數據支持：據Yole Développement預測，全球先進封裝市場（含SiP）2021-2027年CAGR達10%，2027年市場規模超650億美元。

• 細分領域：智能手機占SiP需求40%以上，其次是汽車電子（如車載雷達模塊）和醫療穿戴設備。

3. 技術挑戰與瓶頸

• 設計復雜度：多芯片協同設計、信號完整性分析、熱管理（如3D堆疊的散熱問題）需EDA工具和仿真技術的突破。

• 成本敏感度：SiP封裝成本高于傳統封裝，需通過標準化模塊（如預驗證射頻SiP）降低中小廠商采用門檻。

• 供應鏈依賴：高端SiP依賴臺積電（InFO-PoP）、日月光等大廠，產能分配可能影響消費電子交付周期。

4. 未來創新方向

• 材料革新：低溫共燒陶瓷（LTCC）基板、玻璃基板的應用提升高頻性能。

• 異質集成擴展：光子芯片與電芯片的SiP集成（如光通信模塊）。

• 智能化封裝：集成MEMS傳感器與AI芯片，實現“感知-計算-通信”一體化（如智能家居傳感器節點）。

SiP系統級封裝芯片清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
