CSP（芯片級封裝）、倒裝芯片（Flip Chip）和圓片級封裝（WLP）是三種關鍵的半導體封裝技術，主要區別如下：

1. 定義與核心特征

• CSP（芯片級封裝）
  封裝尺寸不超過芯片面積的1.5倍，或芯片寬/長的1.2倍，強調“接近芯片尺寸”。其結構可能包含引線鍵合或倒裝焊，基板類型包括柔性/剛性材料或晶圓級工藝。
  示例：晶圓級CSP（WL-CSP）在晶圓上完成再布線和焊球制作，切割后直接形成封裝。

• 倒裝芯片（Flip Chip）
  芯片電氣面朝下，通過凸點（如焊球）直接連接到基板，無需引線鍵合。凸點位置靈活，可分布在芯片邊緣或內部，適用于高頻、高密度場景。

• 圓片級封裝（WLP）
  在晶圓階段完成全部封裝工藝（如再布線、植球、測試），切割后即為獨立器件。封裝尺寸等于芯片面積，效率接近100%。WLP可視為CSP的一種實現形式。

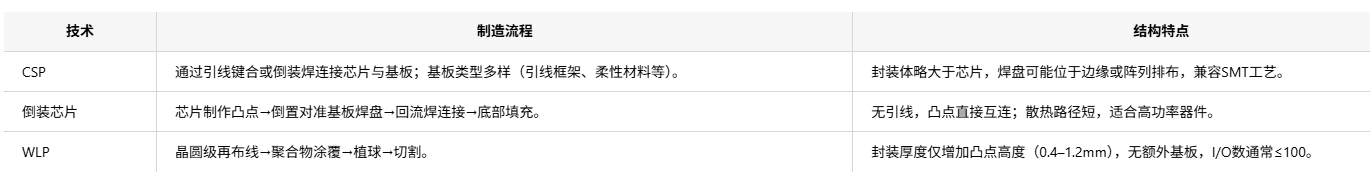

2. 制造流程與結構

3. 應用場景與優勢

• CSP：
  用于移動設備、存儲器等，平衡尺寸與成本。例如，晶圓級CSP（WL-CSP）適用于低引腳數器件（如EEPROM）。

• 倒裝芯片：
  高頻CPU、GPU、射頻模塊等對信號延遲敏感的場景，通過縮短互連路徑提升性能。

• WLP：
  便攜式電子產品（手機、智能穿戴）的微型化需求，尤其適合高密度I/O且無需額外散熱的器件。

4. 局限性對比

• CSP：I/O數受限（通?！?00），部分類型依賴傳統封裝流程，成本較高。

• 倒裝芯片：需精密對準設備，底部填充工藝復雜，熱膨脹系數匹配要求高。

• WLP：可靠性數據積累不足，晶圓級工藝對缺陷敏感，良率挑戰大。

5. 技術關聯與趨勢

• WLP與CSP：WLP是實現CSP的主流技術之一，如WL-CSP直接在晶圓上完成封裝，符合CSP的尺寸定義。

• 倒裝芯片與WLP：倒裝芯片可作為WLP的互連方式（如晶圓級凸點制作），兩者結合用于高密度封裝。

• 發展方向：向更小凸點間距、3D堆疊（如TSV技術）和異構集成演進，提升性能并降低成本。

總結：
CSP強調封裝尺寸接近芯片，WLP是其實現方式之一；倒裝芯片側重互連技術，可應用于CSP或WLP中；WLP則代表晶圓級集成的封裝范式。三者共同推動電子產品小型化與高性能化。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
