IC芯片封裝材料的選擇直接影響芯片的性能、可靠性和成本，以下是主要種類及選擇方法的總結：

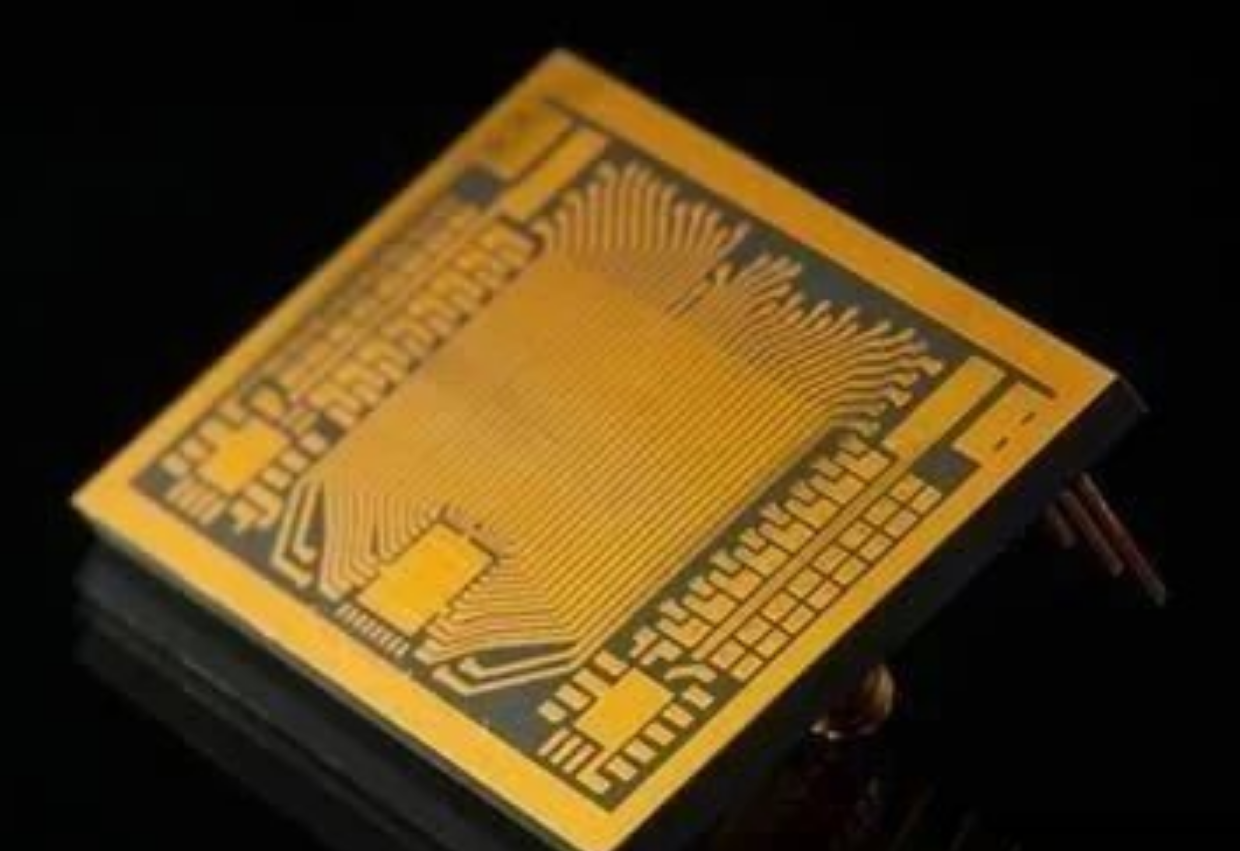

一、IC芯片封裝材料的主要種類

1. 塑料封裝材料

• 特點：成本低、重量輕、易加工，但耐高溫和耐濕性較弱。

• 應用場景：消費電子、普通邏輯IC等對環境要求不苛刻的領域。

2. 陶瓷封裝材料

• 特點：高熱導性、優異的電絕緣性和熱穩定性，適用于高溫、高頻環境。

• 常見材料：氧化鋁（Al?O?）、氮化鋁（AlN）、碳化硅（SiC）等。

• 應用場景：功率器件、高頻通信模塊、航空航天等高可靠性需求場景。

3. 金屬封裝材料

• 特點：導熱性能極佳，機械強度高，但成本較高。

• 常見材料：銅、鋁、鎳合金等。

• 應用場景：高功率器件（如IGBT）、散熱要求嚴格的模塊。

4. 硅膠及彈性體材料

• 特點：耐高溫、耐化學腐蝕，具有柔韌性。

• 應用場景：LED封裝、傳感器、需要彎曲或抗沖擊的場景。

5. 復合材料與新興材料

• 特點：結合多種材料優勢，如ABF（味之素 buildup 膜）、BT樹脂（雙酚A環氧樹脂）等。

• 應用場景：先進封裝（如CoWoS）、高密度互連（HDI）基板。

二、封裝材料的選擇方法

1. 根據應用環境選擇

• 高溫環境：優先陶瓷或金屬材料（如AlN、銅基板）。

• 高頻/高速場景：選擇低介電常數材料（如陶瓷、玻璃）。

• 高濕/腐蝕性環境：采用密封性好的陶瓷或硅膠封裝。

2. 匹配技術需求

• 散熱要求：高功率器件需金屬或陶瓷封裝；普通芯片可用塑料+散熱膠。

• 集成密度：高密度封裝（如BGA、SiP）需ABF、BT等精細基板材料。

3. 考慮封裝工藝兼容性

• 傳統封裝：塑料、陶瓷材料工藝成熟，成本低。

• 先進封裝：TSV（硅通孔）、倒裝焊需復合材料或陶瓷基板。

4. 成本與性能權衡

• 低成本場景：優先塑料封裝。

• 高性能場景：陶瓷或金屬材料雖成本高，但長期可靠性更優。

三、未來趨勢

• 復合材料與納米材料：提升散熱、信號傳輸效率（如氮化鋁陶瓷、石墨烯增強材料）。

• 環保材料：可回收塑料、低鹵素材料逐步替代傳統材料。

總結

選擇封裝材料需綜合環境適應性、性能需求、工藝可行性和成本，例如：

• 消費電子：塑料封裝（低成本）；

• 高性能計算芯片：ABF/BT基板+陶瓷散熱層；

• 汽車電子：金屬或陶瓷封裝（耐高溫、抗振動）。


合明科技芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
