板級封裝（Panel Level Packaging, PLP）是一種基于大尺寸基板（如510mm×515mm或600mm×600mm面板）的先進封裝技術，通過高密度布線、芯片重構和模塑工藝實現系統集成。其核心工藝流程和特點如下：

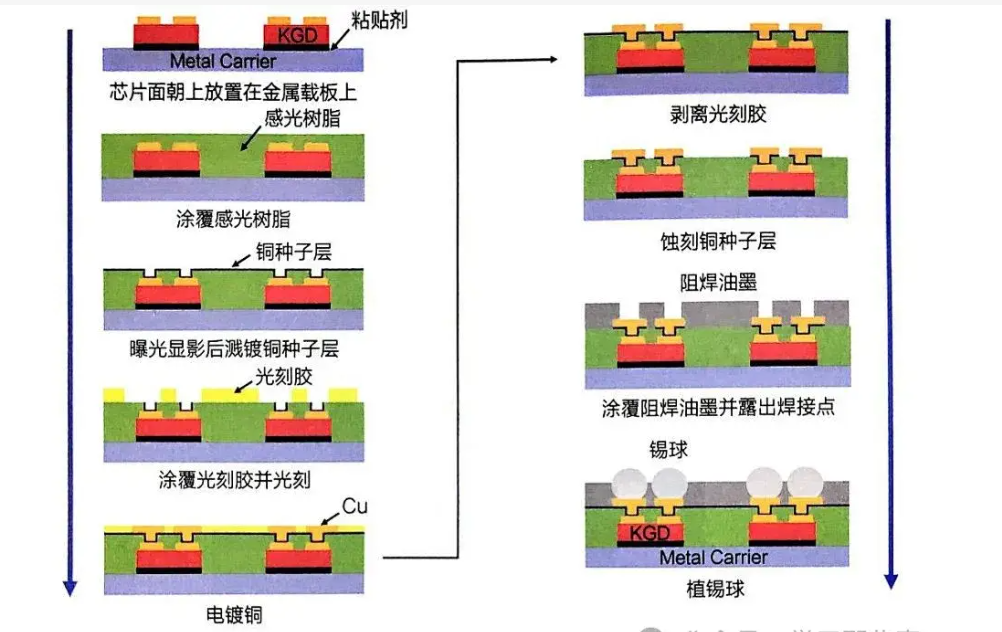

一、板級封裝工藝流程

1.  芯片重構與貼裝




• 基板準備：在電路板表面預置凹陷的焊盤（第一焊墊），作為后續互連的基礎。

• 芯片貼裝：將切割后的裸片（Die）或元件通過鍵合層固定于基板，確保焊盤對齊。貼裝方式包括面朝上（Face Up）或面朝下（Face Down）。

• 鍵合工藝：使用可光刻鍵合材料、芯片粘結膜（DAF）或聚合物材料進行固定，避開焊盤區域以形成空隙。

2. 互連結構形成

• 電鍍銅柱/凸塊：通過光刻、濺射金屬膜（如銅、鈦）和電鍍工藝，在焊盤空隙中形成導電凸塊，實現芯片與基板的垂直互連。

• 再分布層（RDL）：采用涂布、曝光、顯影、電鍍和刻蝕工藝制作高密度布線層，擴展I/O端口并優化信號路徑。

3. 模塑與封裝

• 環氧樹脂塑封：使用環氧模塑料（EMC）對芯片和基板進行整體包封，保護內部結構并增強機械強度。

• 研磨與開孔：研磨去除多余材料，露出銅柱或凸塊，后續通過光刻去除鈍化層，形成外部引腳或錫球焊接區域。

4. 后段處理與測試

• 植球與外引腳處理：在RDL層接觸點種植錫球或形成凸塊下金屬層（UBM），完成外部電氣連接。

• 切割與檢測：將大面板切割為獨立封裝體，并進行電性能測試和可靠性驗證。

二、板級封裝的核心特點

1. 結構優勢

• 三維集成：支持芯片埋入基板內部（如埋入式封裝）或堆疊，縮短互連路徑，減少寄生效應，提升高頻信號質量。

• 高密度布線：RDL層線寬可達10μm以下，支持多芯片異構集成，適用于復雜模組（如射頻前端、電源管理模塊）。

2. 性能優勢

• 散熱優化：通過環氧樹脂和金屬涂層（如銅/不銹鋼）實現高效熱管理，降低芯片工作溫度。

• 電磁屏蔽：采用濺射或電鍍工藝形成金屬屏蔽層，減少信號干擾，適用于射頻和傳感器芯片。

3. 成本與效率優勢

• 材料利用率高：矩形面板相比圓形晶圓減少邊緣浪費（晶圓級封裝利用率約64%，板級可達93%）。

• 規模效應顯著：?jiǎn)未畏庋b可處理數千顆芯片，成本比晶圓級封裝降低約66%。

4. 應用場景

• 中低端市場：如功率IC、射頻模塊、PMIC等，逐步向高端領域（如HBM、AI芯片）擴展。

• 車規級芯片：新能源汽車中77%的半導體價值可通過扇出型板級封裝實現，滿足高可靠性和成本需求。

三、發展趨勢

• 技術升級：向10μm以下線寬、3D堆疊和混合埋入（芯片+無源元件）方向發展。

• 產業鏈協同：面板廠通過改造設備切入板級封裝市場，加速產業化進程。

• 國產化加速：國內企業（如奕成科技、華潤微）已實現量產，推動設備（如曝光機、研磨機）國產替代。

如需進一步了解具體工藝參數或應用案例，可參考等來源。
