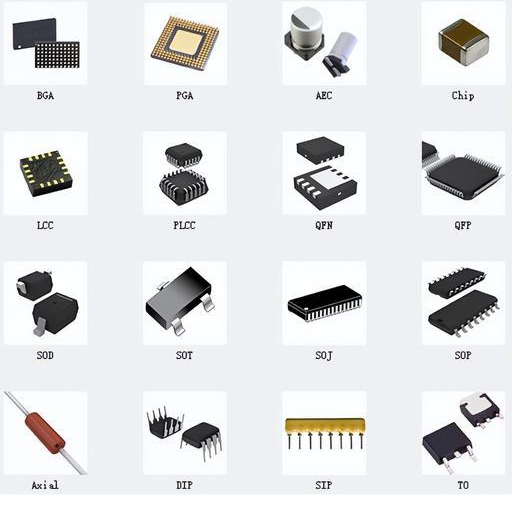

四邊引出型表面貼裝封裝工藝類型及分析

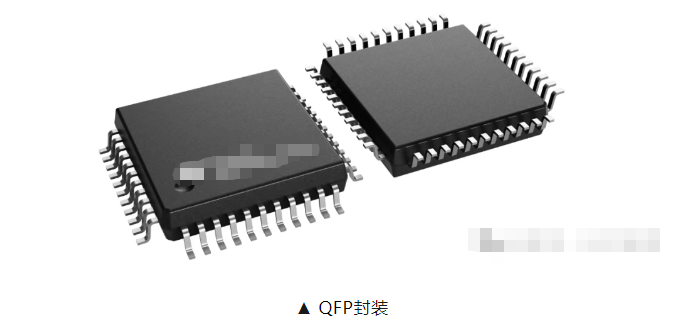

1. QFP（Quad Flat Package）

特點：

• 四側鷗翼形引腳，引腳間距范圍廣（0.3-1.0mm）。

• 適合高頻應用，散熱性能較好。

• 引腳數可達300以上，適用于大規模集成電路。

應用：

• 微處理器、存儲器、模擬電路（如信號處理芯片）。

2. LQFP（Thin QFP）

特點：

• 比QFP更?。ê穸燃s1.0-2.0mm），引腳間距更?。?.4-0.8mm）。

• 體積小，適合空間受限場景。

應用：

• 消費電子（如手機、數碼相機）、通信設備。

3. TQFP（Thin QFP）

特點：

• 在LQFP基礎上進一步減?。ê穸取?.0mm），引腳間距更?。?.3-0.5mm）。

• 電氣性能優異，適合高頻高速信號傳輸。

應用：

• 移動設備（如MP3播放器）、高頻電路（如射頻模塊）。

4. PQFP（Plastic QFP）

特點：

• 塑料材質，成本低，引腳數可達數百。

• 表面貼裝工藝成熟，可靠性較高。

應用：

• 大規模集成電路（如MCU、ASIC）。

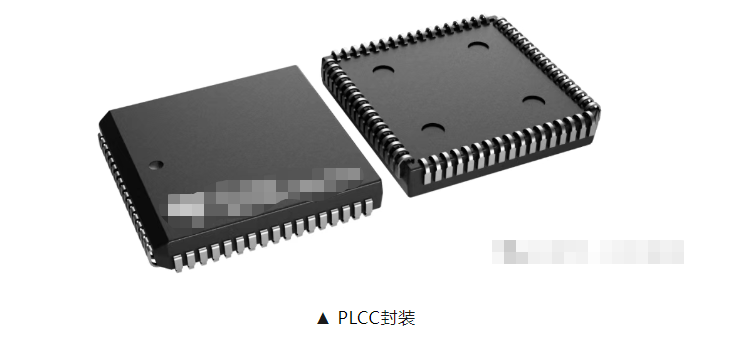

5. PLCC（Plastic Leaded Chip Carrier）

特點：

• 四邊J形引腳，無引腳變形風險。

• 可靠性高，但拆卸困難。

應用：

• 存儲器（如EPROM）、高頻電路（如通信模塊）。

6. BGA（Ball Grid Array）

特點：

• 底部球狀陣列引腳，密度高（焊球節距0.8-1.5mm）。

• 散熱性能卓越，適合高功耗芯片。

應用：

• CPU、FPGA、高引腳數芯片（如GPU）。

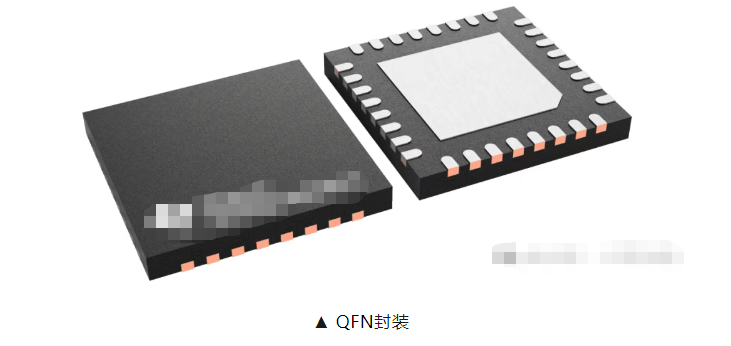

7. QFN（Quad Flat No-lead）

特點：

• 無引腳設計，焊盤直接連接，熱阻低。

• 體積小（高度≤1mm），適合便攜設備。

應用：

• 電池供電產品（如智能手表）、傳感器。

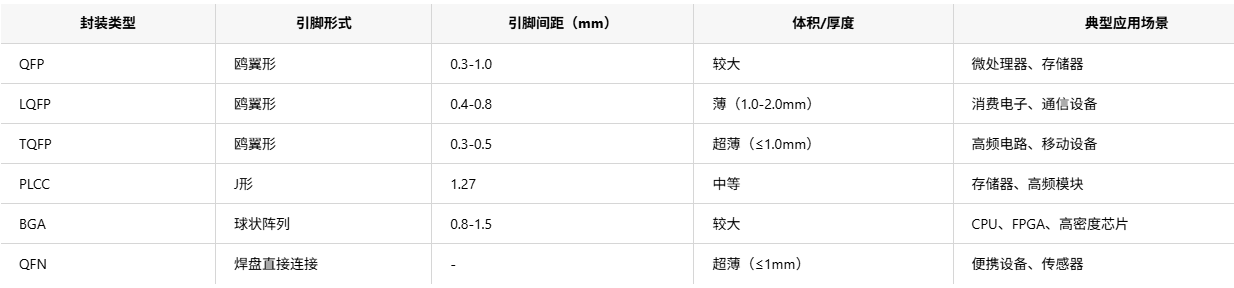

總結對比表

關鍵技術對比

1. 引腳密度與間距：

• QFP/LQFP/TQFP通過縮小引腳間距（如0.3mm）提升I/O數量，適合高密度需求。

• BGA通過二維陣列布局實現更高引腳數（如數百個焊球）。

2. 散熱性能：

• QFP系列依賴引腳散熱，BGA和QFN通過大面積焊盤或底部填充優化熱傳導。

3. 工藝兼容性：

• QFP系列需精細貼裝設備，BGA和QFN對焊膏印刷精度要求更高。

四邊引出型表面貼裝封裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
