以下是基于行業技術演進和市場實踐的先進與傳統芯片封裝分類全面解析，綜合技術原理、應用場景及產業趨勢：

一、基礎分類對比

二、傳統封裝類型詳解

1. DIP（雙列直插封裝）

• 特點：引腳直插PCB，間距2.54mm，手工焊接友好

• 局限：引腳數少（通常＜64），高頻性能差

• 應用：早期單片機（如51系列）、邏輯門電路

2. SOP/QFP（表面貼裝封裝）

• TSOP（薄型封裝）：用于DRAM內存，厚度＜1mm

• QFN（無引線四方扁平）：底部散熱焊盤，適合射頻模塊

• 升級點：引腳L形彎曲貼裝，引腳數提升至200+

• 變體：

三、先進封裝核心技術及分類

（1）晶圓級封裝（WLP）

• 原理：直接在晶圓上完成封裝，切割后即成品芯片

• 優勢：尺寸=裸芯片大小，I/O密度提升5倍

• 類型：

• WLCSP（晶圓級芯片尺寸封裝）：移動設備傳感器主流

• FOWLP（扇出型晶圓級封裝）：突破引腳數限制（如蘋果A系列處理器）

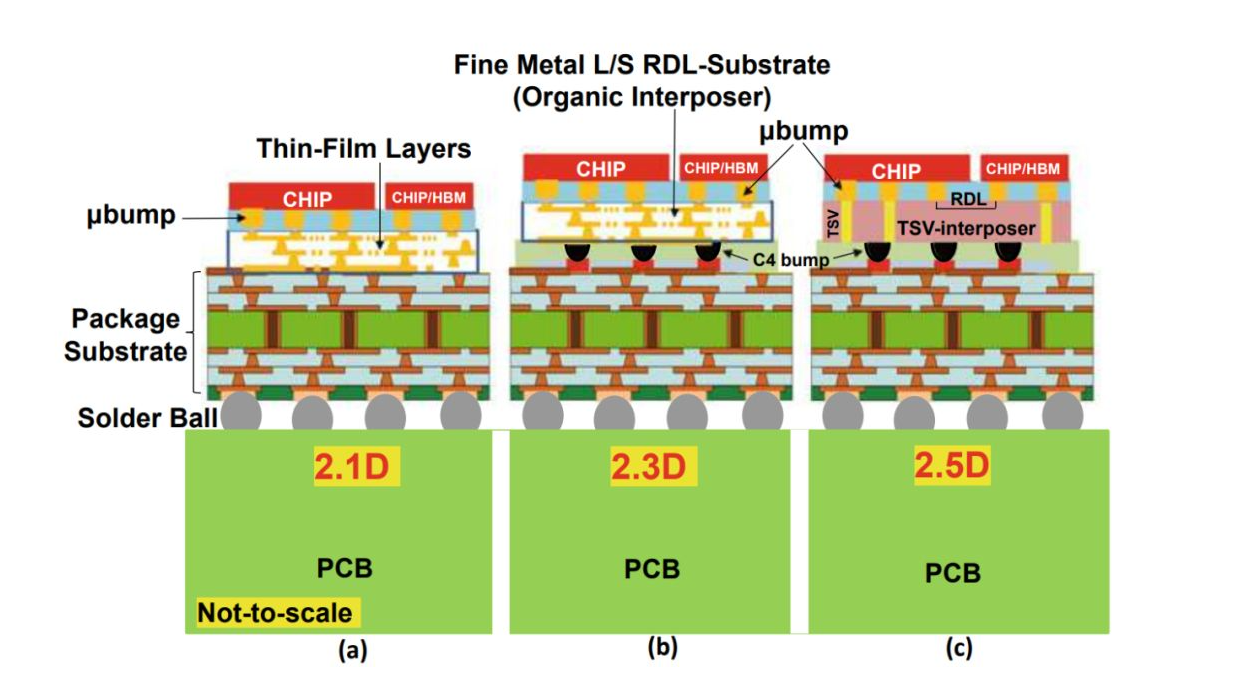

（2）2.5D/3D集成封裝

•

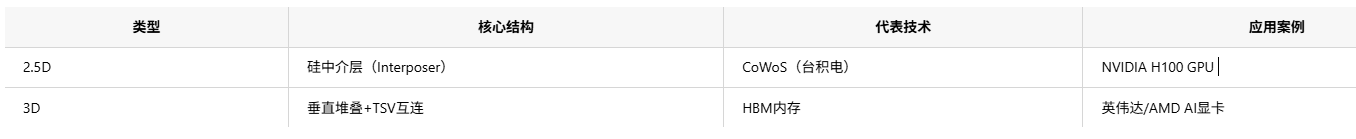

• 技術差異：

• 2.5D：芯片平鋪于中介層，通過RDL布線互聯

• 3D：芯片垂直堆疊，TSV穿孔實現層間通電

（3）系統級封裝（SiP）

• 設計理念：多芯片（CPU+內存+射頻）集成于單一封裝

• 案例：

• 蘋果Watch S芯片：封裝內集成處理器和傳感器

• 高通驍龍X Elite：4nm計算芯粒+6nm基帶芯粒異構集成

四、技術演進驅動因素

1. 物理極限突破

• 摩爾定律放緩，7nm以下制程成本飆升，封裝成為性能提升新路徑

2. 電性能需求

• 先進封裝將信號傳輸距離縮短至微米級，延遲降低90%

3. 經濟性優勢

• 小芯片（Chiplet）模式：良率提升20%+，設計成本降50%（AMD Zen架構驗證）

五、產業趨勢與挑戰

• 市場增長：先進封裝市場規模2023年約443億美元，2030年將達960億（CAGR 12%）

• 技術挑戰：

• 熱管理：3D堆疊功率密度＞500W/cm2，需液冷協同

• 標準化：UCIe聯盟推動Chiplet互連協議統一

• 國產化進展：長電科技XDFOI?、通富微電2.5D平臺已實現量產

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
