以下是系統級封裝（SiP）、TSV（硅通孔）與TGV（玻璃通孔）技術的全面解析，結合技術原理、應用場景及協同關系進行對比：

一、技術定義與核心原理

1. 系統級封裝（SiP）

• 定義：將多個異構芯片（如處理器、存儲器、傳感器等）和無源元件集成于單一封裝體內，形成功能完整的系統單元。

• 關鍵技術：倒裝芯片（Flip-Chip）、凸塊技術（Bump）、晶圓級封裝（WLP）等。

• 特點：不追求單片集成（與SoC不同），通過封裝實現系統級功能整合，兼顧性能與成本。

2. TSV（硅通孔）技術

• 定義：在硅晶圓上垂直蝕刻通孔并填充金屬，實現芯片層間垂直互連。

• 工藝流程：硅基板制備→通孔蝕刻→絕緣層沉積→金屬填充（如銅電鍍）→平坦化。

• 特點：縮短信號傳輸路徑，降低延遲和功耗，適用于三維堆疊（如HBM存儲器）。

3. TGV（玻璃通孔）技術

• 定義：在玻璃基板上制作垂直通孔并填充導電材料，實現高頻、低損耗的垂直互連。

• 工藝流程：激光刻蝕/化學腐蝕→金屬填充（如電鍍銅或?qū)щ娔z）→表面處理。

• 特點：玻璃材料絕緣性好、熱膨脹系數接近硅，適用于高頻射頻、光學集成等領域。

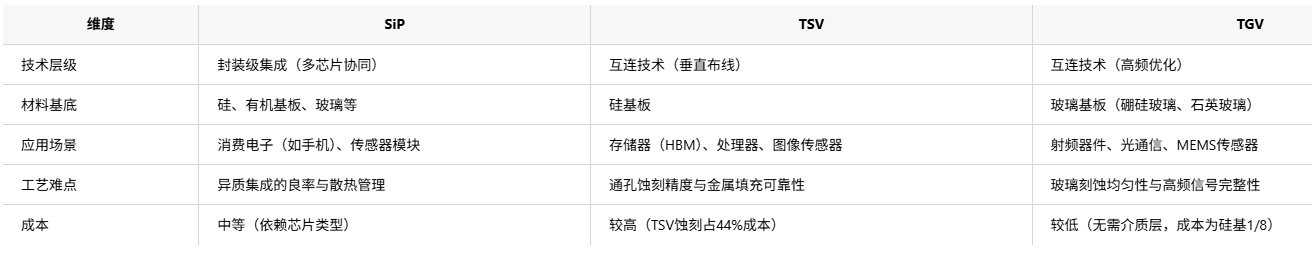

二、核心區別對比

三、典型應用場景

1. SiP技術

• 消費電子：集成射頻、基帶、電源管理模塊，縮小手機尺寸。

• 物聯網設備：將傳感器、MCU、存儲集成，降低功耗與體積。

• 高性能計算：異構計算（如CPU+FPGA+AI加速器）。

2. TSV技術

• 存儲器：HBM（高帶寬內存）通過TSV堆疊DRAM芯片，帶寬提升4倍。

• 處理器：AMD霄龍?zhí)幚砥魍ㄟ^TSV實現CPU與I/O芯片的3D堆疊。

• 圖像傳感器：堆疊式CMOS通過TSV分離感光層與邏輯層，提升像素密度。

3. TGV技術

• 射頻/微波器件：玻璃低介電損耗特性適用于5G射頻前端模塊。

• 光通信：玻璃通孔與光芯片垂直互連，減少耦合損耗（如端面耦合插損≤-0.35dB）。

• MEMS傳感器：玻璃中介層與硅芯片鍵合，提高真空封裝可靠性。

四、協同與發展趨勢

1. 技術協同

• 2.5D封裝：TSV中介層連接平鋪芯片（如AMD Zen 3架構）。

• 3D封裝：TSV/TGV直接堆疊芯片（如臺積電CoWoS工藝）。

• 異質集成：SiP作為系統架構，結合TSV/TGV實現垂直互連，例如：

• 工藝融合：RDL（再布線層）與TSV/TGV結合，提升布線密度與信號完整性。

2. 未來趨勢

• 材料創新：玻璃基中介層替代硅基，降低高頻損耗與成本。

• 智能化封裝：集成傳感器與自適應算法，優化熱管理與信號傳輸。

• 標準化推進：統一SiP互連標準，提升跨廠商兼容性。

五、總結

• SiP是封裝層級的系統集成，側重功能整合；

• TSV和TGV是互連技術，分別針對硅基與玻璃基垂直布線需求；

• 三者共同推動后摩爾時代芯片性能提升，在5G、AI、物聯網等領域發揮關鍵作用。

先進封裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
