焊線封裝技術是通過細金屬絲(金、鋁、銅)連接半導體芯片與外部引腳的關鍵工藝,實現芯片內部電路與外部電路的電氣連接。其核心作用包括:
信號傳輸:確保芯片與主板或其他元件的穩定通信;
機械固定:通過焊接點增強芯片與基板的結合強度;
散熱輔助:優化熱傳導路徑,降低局部溫升。
早期階段(金絲焊線)
20世紀80-90年代,金絲因優異的導電性和抗氧化性成為主流材料,但成本較高。

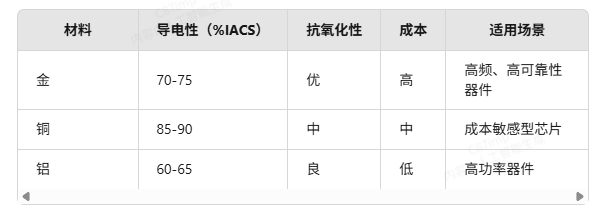

材料多元化(銅、鋁焊線)
2000年后,銅絲因成本低、導電性接近金而逐漸普及,但需解決與封裝材料的兼容性問題;鋁絲則因高熱導性適用于功率器件。
技術升級
隨著芯片尺寸縮小和引腳密度增加,焊線工藝從傳統球焊、楔焊向高精度、自動化方向發展。
球焊(BallBonding)
原理:先在金屬絲端部形成焊球,再通過熱壓實現芯片焊盤與引腳的連接。
適用場景:細金線焊接(直徑25-30μm),適用于高頻、高密度芯片。
楔焊(WedgeBonding)
原理:利用超聲波振動與壓力直接壓接金屬絲(如鋁線),形成焊點。
適用場景:厚金線或鋁線焊接,成本低且適合大電流傳輸。
消費電子:智能手機、可穿戴設備中的中低端芯片;
工業控制:PLC、傳感器等對穩定性要求高的場景;
航空航天:極端環境下的可靠連接需求。
紫外線劣化
問題:UVLED等應用中焊線壽命縮短。
方案:采用鍍層保護或改用抗UV材料。
多焊線設計
問題:高密度引腳導致信號干擾。
方案:并聯焊線分散電流,優化布局減少電遷移。
無焊線趨勢
替代技術:倒裝芯片(Flip-Chip)、晶圓級封裝(WLP)逐步減少對焊線的依賴。
與先進封裝融合
結合2.5D/3D封裝、系統級封裝(SiP),提升集成度與性能;
微型化與自動化
焊線直徑向10μm以下發展,配合AI視覺檢測提升良率;
材料創新
研發低電阻、高耐熱的復合金屬線(如銅-金合金)。
總結:焊線封裝技術作為傳統封裝的基石,正通過材料優化、工藝創新及與先進封裝技術的結合,持續適應半導體小型化、高性能化的需求。
芯片清洗劑選擇:
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。
推薦使用合明科技水基清洗劑產品。
