aQFN封裝芯片的SMT封裝工藝和核心應用的系統性分析和PCBA清洗介紹

合明科技 ?? 1878 Tags:aQFN封裝芯片PCBA清洗SMT封裝工藝流程

以下是關于aQFN封裝芯片的SMT封裝工藝和核心應用的系統性分析,結合行業技術規范及實際應用場景:


一、aQFN封裝技術概述

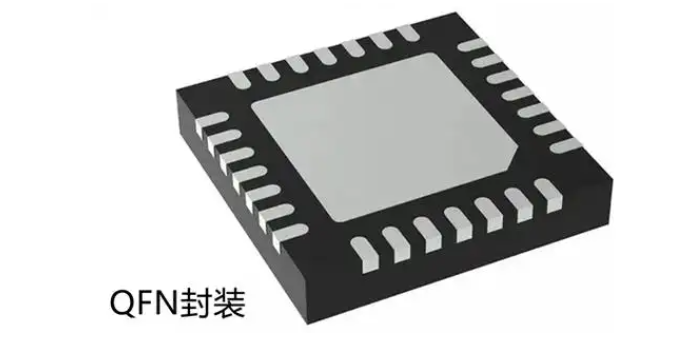

aQFN(Advanced Quad Flat No-lead)是QFN封裝的升級形態,通過優化結構設計進一步提升集成度與散熱性能。其核心特征包括:

  1. 無引腳設計:底部采用焊盤替代傳統引腳,通過SMT直接與PCB連接,封裝體積可縮小至毫米級(如3mm×3mm),提升電路板集成密度。

  2. 散熱增強:中央大面積裸露焊盤(Exposed Thermal Pad)通過PCB銅層導熱,結合金屬散熱框架,熱阻低至10–20°C/W,支持高功率應用。

  3. 電氣性能優化:短引腳路徑降低電感(約0.5nH)和電阻(10mΩ),支持高頻信號傳輸(如5G毫米波)


二、SMT封裝工藝流程及關鍵技術

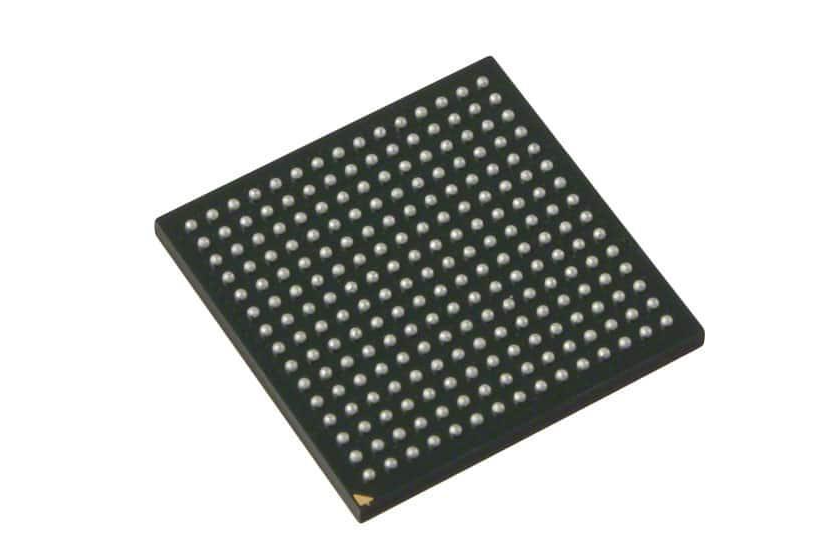

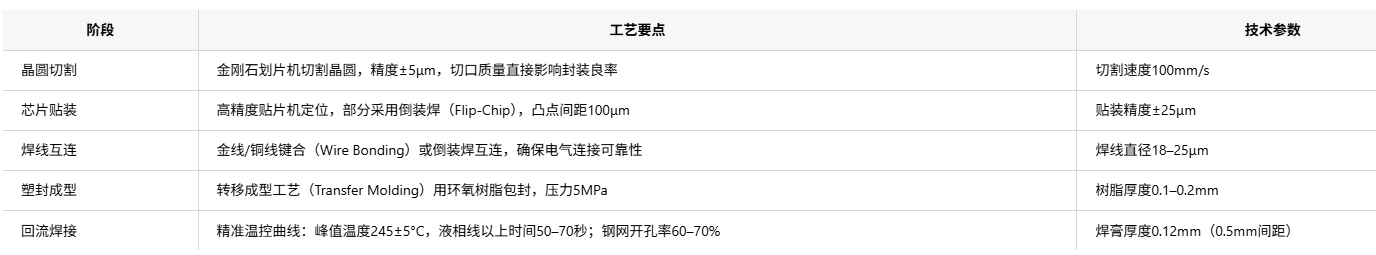

  1. 核心工藝步驟


2. 工藝難點與解決方案

  • 焊接檢測:因引腳不可視,需依賴3D X-Ray(分辨率1μm)或紅外熱成像分析焊點質量,檢測成本增加30%。

  • 散熱過孔設計:采用四種優化方案(頂部阻焊/底部阻焊/底部填充/貫通孔),過孔間距1.0–1.2mm,直徑0.3–0.33mm。

  • 材料創新:低CTE陶瓷基板(熱膨脹系數8ppm/°C)解決高溫焊點開裂問題。


三、核心應用領域分析

1. 消費電子

  • 智能手機:用于PMIC(如高通SDR735)和射頻前端模塊,封裝厚度0.8mm,支持高集成度設計。

  • TWS耳機:搭載藍牙SoC(如瑞芯微RK2206),功耗低至5mW,延長續航。

2. 汽車電子

  • 發動機ECU:車規級aQFN(溫度范圍-40~150°C)應用于英飛凌AURIX系列MCU,抗振動設計保障可靠性。

  • 傳感器:胎壓監測芯片(如NXP FXTH87)通過aQFN實現微型化與高穩定性。

3. 工業與通信

  • 5G基站:Massive MIMO射頻功放(如Qorvo QPA4501)采用WQFN封裝,支持28GHz高頻段。

  • 工業PLC:多通道ADC芯片(如TI ADS131M08)精度達±0.1%,適應嚴苛環境。

4. 醫療設備

  • 微型醫療傳感器與植入設備依賴aQFN的微型化與生物兼容性封裝。


四、aQFN技術演進趨勢

  1. 高密度變體:

    • WQFN:焊盤間距縮至0.35mm,提升I/O密度。

    • UQFN:尺寸最小1.0×1.0mm,適用于可穿戴設備。

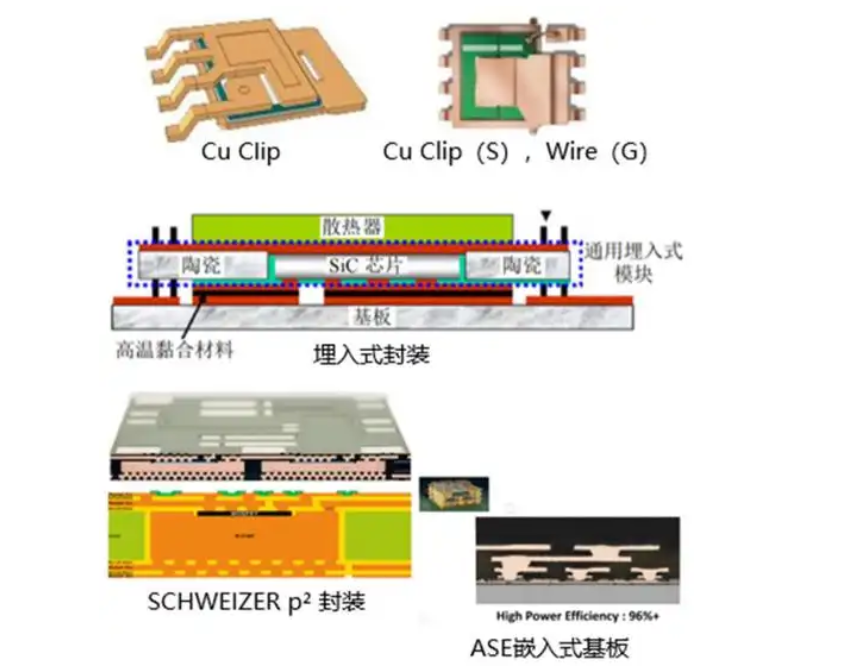

  2. 系統級封裝(SiP):與Chiplet技術結合,集成倒裝芯片與被動元件(如Apple Watch S系列芯片),實現功能模塊化。

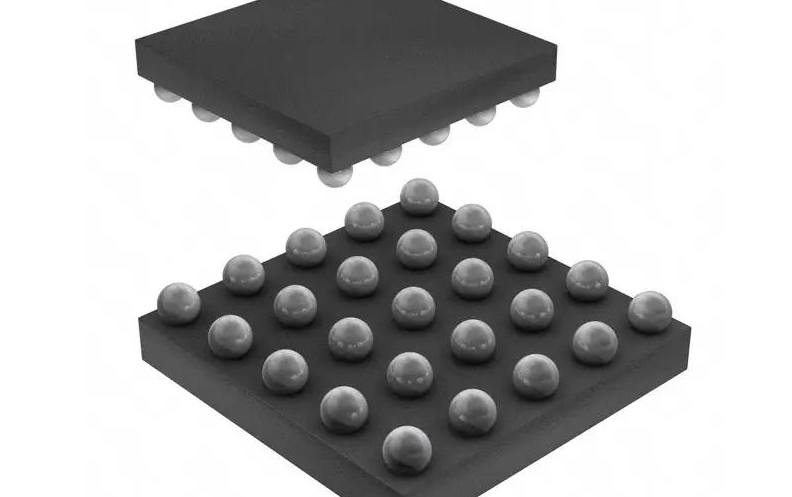

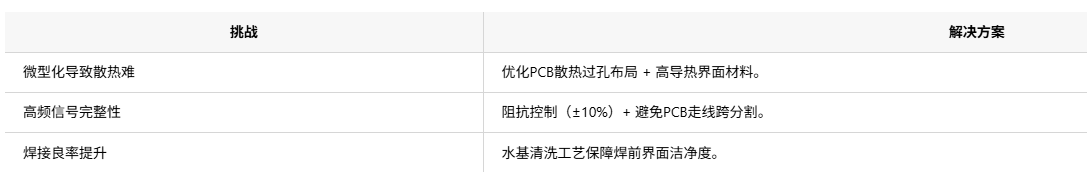

五、行業挑戰與應對



結論:aQFN封裝通過結構創新與工藝優化,在微型化、散熱及高頻性能上優勢顯著,已成為消費電子、汽車、5G通信的核心封裝方案。未來技術方向聚焦于SiP集成與材料突破,以應對更高功率密度需求。

合明科技PCBA清洗

為確保PCBA電路板的高可靠性、電器性能穩定性和使用壽命,提升電路板PCBA電子組件質量及成品率,避免污染物污染及因此產生的電遷移,電化學腐蝕而造成電路失效。還必須對液冷服務器電路板焊接工藝后的錫膏殘留、助焊劑殘留、油污、灰塵、焊盤氧化層、手印、有機污染物及Particle等進行清洗。這對于液冷服務器的高效、高可靠性運行提供了有力保障。

合明科技是專業的精密電子組件水基清洗工藝及清洗方案提供商,在PCBA電路板組件、芯片封裝清洗工藝方面有著極其豐富的操作經驗。我們的水基清洗劑產品被廣泛應用于航空航天、軍品、高技術艦船、軌道交通、新能源汽車、自動駕駛超算及數據服務器、電力裝備高性能醫療器械,并得到一致好評。 選擇合明科技,選擇放心!需要高可靠性PCBA水基清洗劑更全面的型號及清洗工藝指導說明,歡迎聯系我們。
