以下是針對電動汽車功率電子封裝工藝的詳細解析,結合行業發展趨勢與技術難點,從材料體系、結構設計、工藝創新及可靠性四個維度進行系統闡述:
耐高溫環氧塑封料(EMC)
多芳環(MAR)型樹脂:通過增加分子鏈芳環密度提升熱穩定性(如含萘結構環氧樹脂)。
填料優化:高比例二氧化硅填料(可達90wt%)降低熱膨脹系數,減少界面分層風險。
性能需求:需耐受175–200℃高溫(SiC/GaN器件工作溫度),具備高絕緣性(CTI≥600V)、無鹵阻燃、低熱應力等特性。
改性方向:
襯底與連接材料
DBC陶瓷基板:Al?O?/AlN基直接敷銅板,兼顧絕緣與導熱(SiC模塊首選AlN)。
燒結替代焊料:納米銀燒結技術(工作溫度>250℃),較傳統錫焊熱阻降低30%,抗疲勞壽命提升5倍。
芯片互連工藝
銅線鍵合替代鋁線:降低電阻率(1.7μΩ·cm vs 2.8μΩ·cm),抗熱疲勞強度提升3倍。
銅片釬接(DLB):三菱J系列模塊采用直接端子綁定,寄生電感減少50%。
真空回流焊接
在5mbar真空環境下焊接,焊點空洞率<1%(傳統工藝>5%),顯著降低熱阻。
雙面銀燒結
SiC芯片上下表面同步燒結70μm銅箔(DBB技術),緩沖熱應力并提升電流承載能力。
界面失效防護
芯片表面金屬化:Al層表面鍍Ni(3–5μm),抑制高溫Al晶粒重建導致的接觸電阻上升。
墊片補償設計:電裝方案采用銅墊片平衡IGBT/FRD芯片高度差,減少機械應力。
加速測試方法
功率循環試驗:ΔTj=80–150K條件下監測鍵合點脫落與焊層分層,目標壽命>50萬次。
SiC模塊封裝瓶頸
高溫下環氧樹脂玻璃化轉變(Tg>220℃需求)、銅/陶瓷CTE失配(銅17ppm/K vs SiC 4ppm/K)。
集成化創新方向
三維堆疊封裝:芯片垂直集成減小環路面積(如英飛凌HPD模塊)。
嵌入式無源元件:將電容/電阻集成于襯底,降低寄生參數。
引用案例:特斯拉Model 3電控采用Viper雙面水冷模塊,結溫峰值耐受達200℃;德?tīng)柛?00V SiC控制器功率密度達100kW/L。

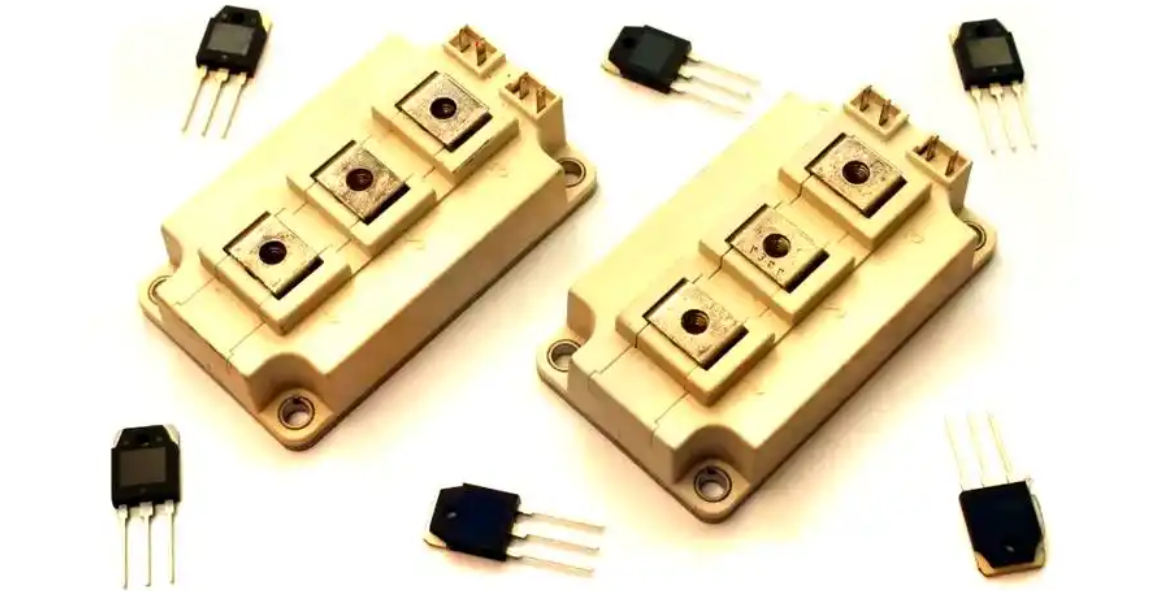

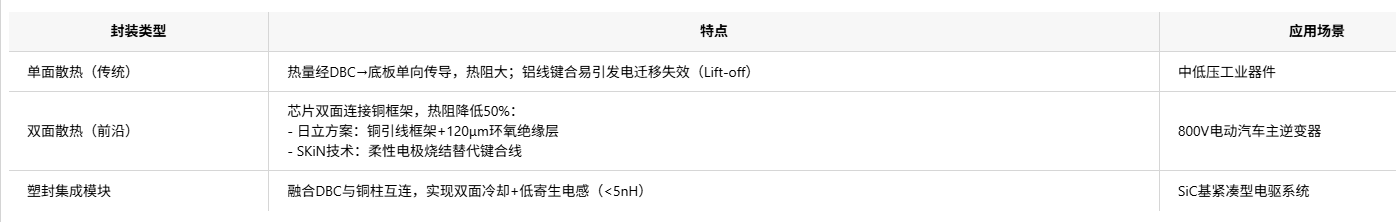

封裝方案選型建議:

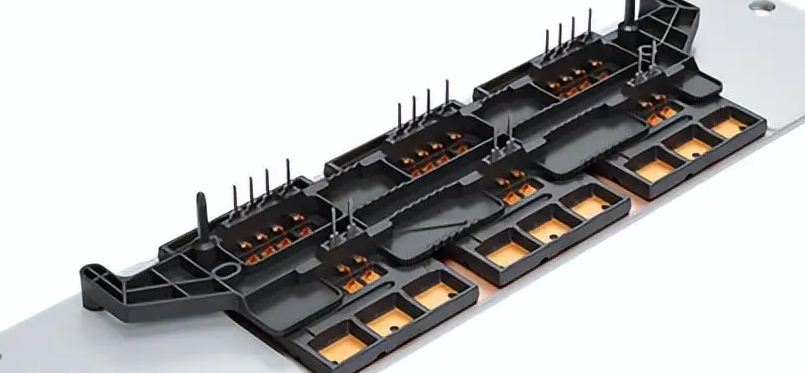

乘用車電驅:優先雙面散熱塑封模塊(如丹佛斯DBB+銅帶鍵合)。
超高壓平臺:SiC芯片+銀燒結+氮化鋁DBC組合,匹配液冷系統。
功率器件芯片清洗劑選擇:
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。
推薦使用合明科技水基清洗劑產品。
