以下是關于三維堆疊等先進封裝技術的工藝特點、市場應用及發展趨勢的詳細解析，結合行業最新進展整理：

一、核心技術工藝解析

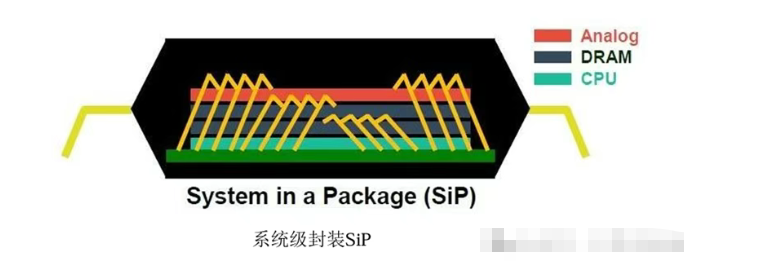

1. 三維堆疊封裝（3D Packaging）

• 芯片減薄至微米級（通常<50μm）以保證堆疊穩定性；

• 混合鍵合（Hybrid Bonding）技術替代傳統焊料凸點，實現銅對銅直接鍵合，焊盤直徑可達0.75μm，顯著提升互連密度和信號完整性；

• 高精度對準（誤差<0.1μm）與介電材料沉積（如SiO?/SiCN）保障鍵合可靠性。

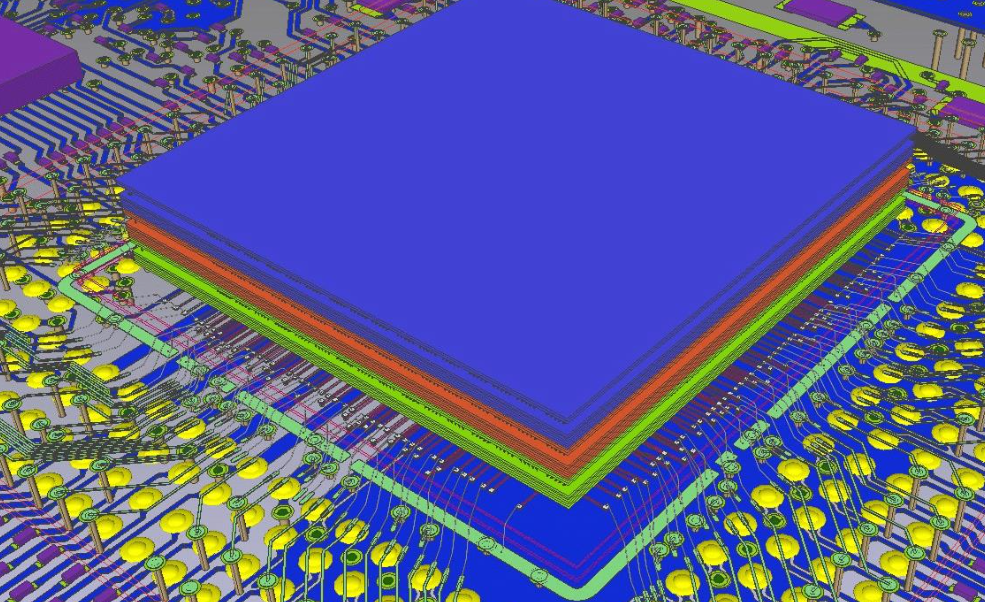

• 技術原理：通過硅通孔（TSV）或玻璃通孔（TGV）實現芯片垂直互連，縮短信號路徑，提升集成密度。

• 關鍵工藝：

2. 2.5D封裝技術

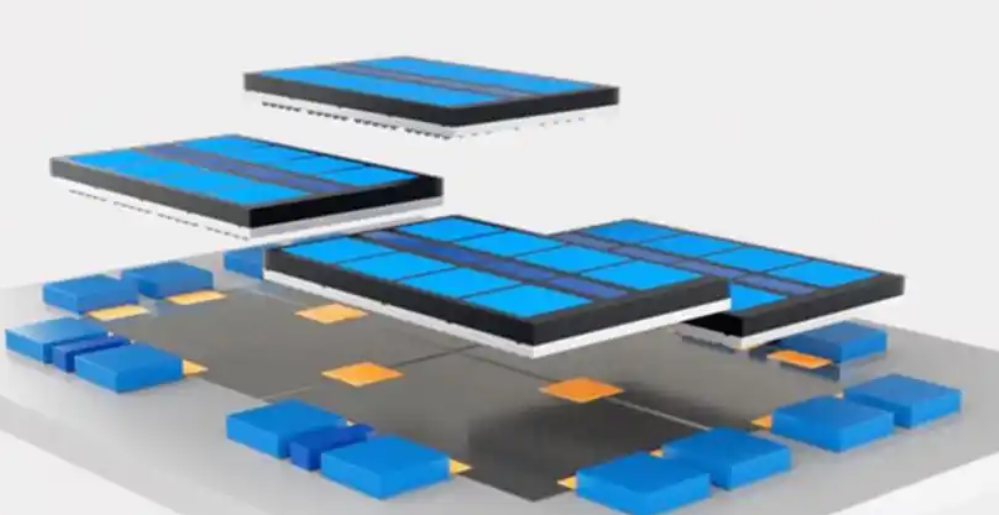

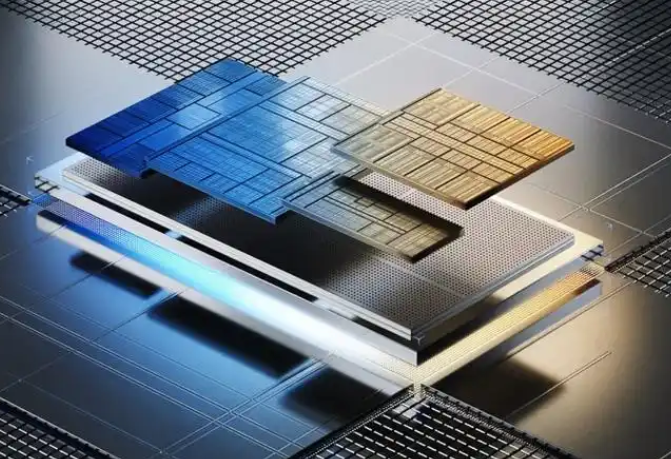

• 使用硅或玻璃中介層（Interposer）承載多芯片，通過RDL（再布線層）水平互連，實現異質集成（如邏輯芯片+存儲器）。

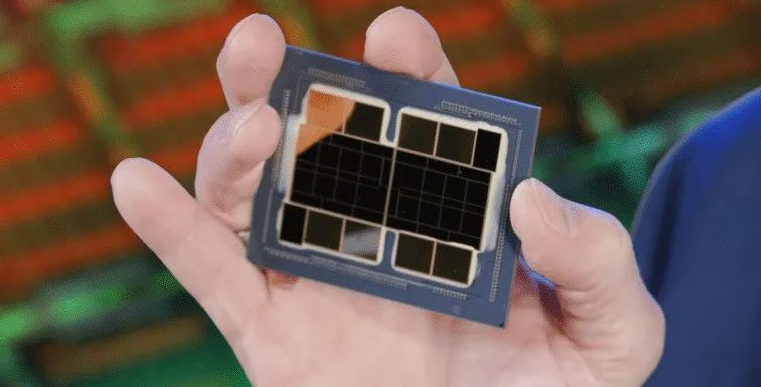

• 代表方案：臺積電CoWoS、英特爾EMIB。

3. 扇出型晶圓級封裝（Fan-Out WLP）

• 取消基板，直接在晶圓表面重構布線，封裝尺寸接近芯片本體（CSP級），適用于移動處理器（如蘋果A系列芯片）。

•

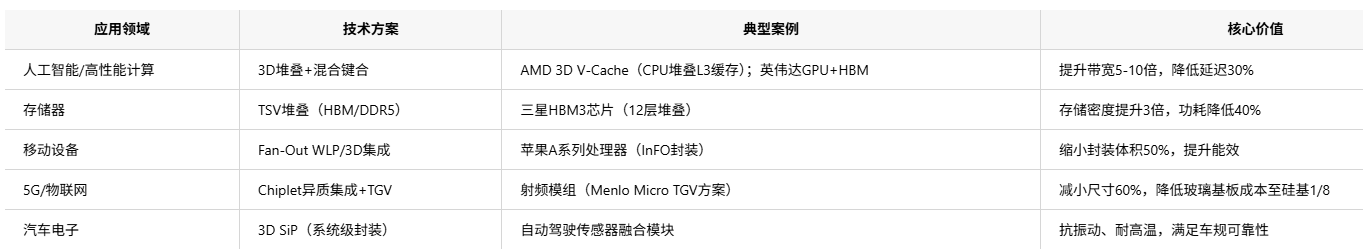

二、核心應用市場分析

三、市場趨勢與技術挑戰

1. 增長驅動因素

• 需求端：AI算力需求爆發（3D封裝提升GPU內存帶寬）、5G設備小型化、物聯網節點激增（2025年全球數據量達175ZB）。

• 成本效率：TGV玻璃轉接板成本僅為硅基1/8，推動中低端市場滲透。

2. 技術挑戰

• 工藝瓶頸：銅凹陷控制、超薄晶圓翹曲（<10μm）、納米級鍵合精度要求；

• 可靠性風險：TSV熱應力導致界面分層，需優化材料CTE匹配。

3. 未來突破方向

• 混合鍵合升級：向0.5μm焊盤直徑突破，支持千層堆疊存儲器；

• 異構集成擴展：光子芯片+邏輯芯片3D集成（光互連替代電信號）；

• 中國產業鏈進展：長電科技、通富微電TSV封裝量產，沃格光電TGV技術落地高算力服務器。

四、市場前景預測

• 規模：全球先進封裝市場2029年將超616億美元（CAGR 7.65%），其中3D封裝占比逾35%；

• 競爭格局：臺積電（InFO/CoWoS）、英特爾（Foveros）、中國大陸企業（長電/通富微電）主導技術迭代。

• 先進封裝芯片清洗劑選擇：

• 水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

• 污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

• 這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

• 合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

• 合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

• 推薦使用合明科技水基清洗劑產品。
